O que é AWG?

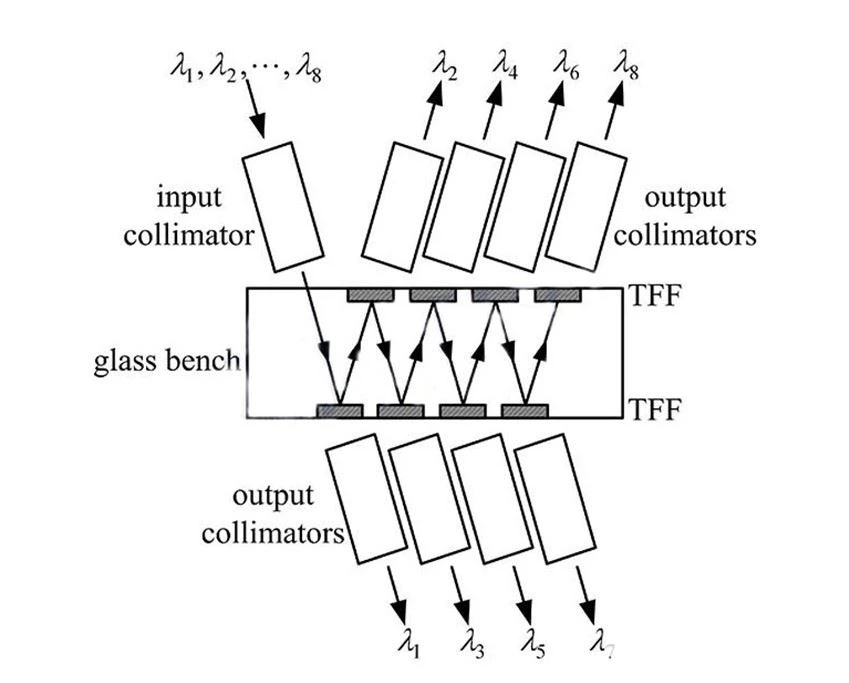

Atualmente, existem três tipos de tecnologia DWDM, que são baseados em rede AWG de guia de onda (AWG), filtro de filme dielétrico (TFF) e rede de fibra de Bragg (FBG). AWG é um tipo de dispositivo de guia de ondas planar. É uma grade de guia de onda fabricada em substrato de chip por tecnologia PLC. Comparado com FBG e TTF, AWG tem muitas vantagens, como alta integração, mais canais, menos perda de inserção e fácil produção de lote.

O aawg atérmico tem excelente estabilidade térmica, melhora a precisão da grade ITU especificada em itu-g694.1 e tem largura de banda de transmissão mais ampla, de modo que pode ser aplicado em campos de ponta, como rede de área metropolitana e óptica DWDM de longa distância sistema de comunicação de fibra. As melhores características de PMD (GG lt; 0,5 ps) fazem com que ele atenda melhor aos requisitos do sistema de transmissão DWDM de 40g / 100g e atenda à tolerância PMD do sistema de alta velocidade.

Aawg não precisa de controle de circuito externo. Como um dispositivo puramente passivo, o aawg usa tecnologia de autocompensação para controlar a temperatura externa de forma adaptativa, e o comprimento de onda central não é sensível à mudança da temperatura externa.

Inscrição

A função básica do AWG é combinação / separação de comprimento de onda, que pode realizar multiplexação / demultiplexação de comprimento de onda, inserção / demultiplexação, roteamento de comprimento de onda, etc. Combinando com interruptor óptico, o comprimento de onda pode ser selecionado. AWG também pode ser usado com laser de vários comprimentos de onda para formar uma fonte de luz de vários comprimentos de onda.

1. Multiplexador / demultiplexador

2. Roteador de comprimento de onda

3. Multiplexador óptico de adição

4. Fonte de luz de múltiplos comprimentos de onda

5. Seletor óptico de comprimento de onda (ows)

6. Receptor de múltiplos comprimentos de onda

7. Equalizador multicanal

O AWG quente usa um circuito de controle de temperatura e aquecedor para manter o chip AWG em um ambiente de temperatura constante de cerca de 70 ℃ e manter o comprimento de onda de cada canal estável. O AWG não térmico adota design e tecnologia especiais, o que faz com que o comprimento de onda não mude com a mudança da temperatura externa. Não usa nenhum dispositivo de aquecimento e circuito de controle, e não precisa do circuito auxiliar. Sem controle de circuito externo, como um dispositivo puramente passivo, ele usa tecnologia de autocompensação para controlar a temperatura externa de forma adaptativa. O comprimento de onda central não é sensível à mudança da temperatura externa. Pode ser amplamente utilizado em rede de área metropolitana e sistema de comunicação de fibra óptica DWDM de longa distância.

O módulo AWG sem calor é baseado na tecnologia de grade de guia de onda em matriz, que não precisa de fonte de alimentação adicional ou controle de temperatura. Ele tem as características de baixa perda, perda dependente da polarização e baixo crosstalk. Possui boa estabilidade na faixa de temperatura de trabalho de -40 ℃ a 85 ℃. Esses módulos também podem ser embalados em caixas de metal de 19 polegadas. Ao mesmo tempo, ele pode fornecer porta de monitoramento de energia de sinal óptico e outras portas de expansão de banda no módulo.

Com o desenvolvimento vigoroso de 5g, os usuários' os requisitos de largura de banda serão cada vez maiores. Os operadores precisarão melhorar continuamente a taxa de transmissão de dados, aumentar a capacidade de transmissão e reduzir os custos operacionais. Dentre eles, o esquema WDM-PON ativo é difícil de implantar devido ao seu alto custo, enquanto o WDM-PON passivo tem mais espaço de aplicação devido ao seu baixo custo, sem alimentação e fácil instalação. O AWG sem calor será amplamente utilizado por causa de seu maior número de canais, espaçamento de canais mais denso e não há necessidade de depender de fonte de alimentação ou controle de temperatura.

Na construção de uma rede de transmissão principal de grande capacidade, o DWDM (sistema de multiplexação por divisão de comprimento de onda denso óptico) torna-se o corpo principal da rede de transmissão de longa distância devido às suas vantagens de grande capacidade, suporte a múltiplos serviços e boa escalabilidade. Na construção do sistema DWDM, parte do planejamento do rack é a ausência de fonte de alimentação (como WDM-PON). A classificação atérmica de guia de onda (AWG) é um novo tipo de dispositivo passivo puro, projetado para atender às necessidades reais de aplicação em campo.

Uma estrutura AWG típica é mostrada na Fig. 3, que consiste em um guia de onda de entrada, um acoplador em estrela de entrada (FPR na figura), um grupo de guias de onda em série, um acoplador em estrela de saída e dezenas de guias de onda de saída.

As grades de guia de onda dispostas são geralmente usadas em multiplexadores ópticos (DE) em sistemas WDM. Esses dispositivos podem combinar muitos comprimentos de onda de luz em uma única fibra, melhorando assim a eficiência de propagação das redes de fibra óptica.

Arrayed waveguide grating (AWG) é um componente chave da Rede DWDM que está se desenvolvendo rapidamente. AWG pode obter um grande número de comprimentos de onda e canais, realizar a multiplexação e desmultiplexação de dezenas a centenas de comprimentos de onda e pode formar dispositivos multifuncionais e módulos com outros dispositivos ópticos. A alta estabilidade e o bom desempenho de custo também são uma das razões pelas quais AWG se torna a tecnologia preferida para DWDM.
