Dense Wavelength Division Multiplexing (DWDM) é uma tecnologia de multiplexação de divisão de comprimento de onda (WDM) que expande a capacidade de transmissão de redes de fibra óptica existentes. Pode multiplex múltiplos sinais de porta-aviões ópticos em uma única fibra óptica para transmissão. Economize muitos recursos de fibra em aplicações de transmissão à distância. Existem dois tipos principais de sistemas DWDM atuais: sistemas DWDM passivos e sistemas DWDM ativos.

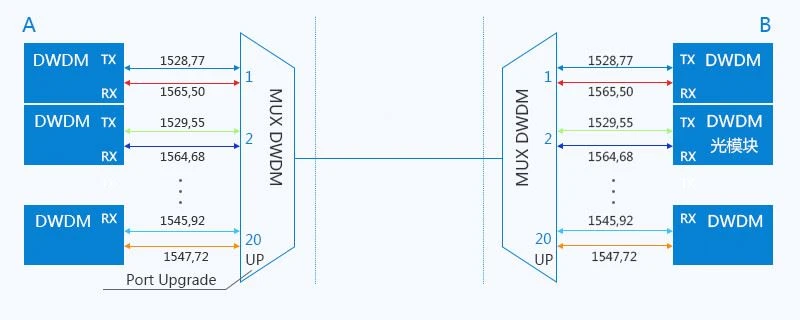

Sistema DWDM passivo
O sistema DWDM passivo não utiliza dispositivos ativos, como amplificadores de fibra e compensadores de dispersão. A distância de transmissão deste sistema será limitada pelo poder de transmissão do módulo óptico, mas tem a vantagem da alta capacidade do canal e é usada principalmente em redes de área metropolitana e alta capacidade de Canal em linhas de transmissão de alta velocidade.

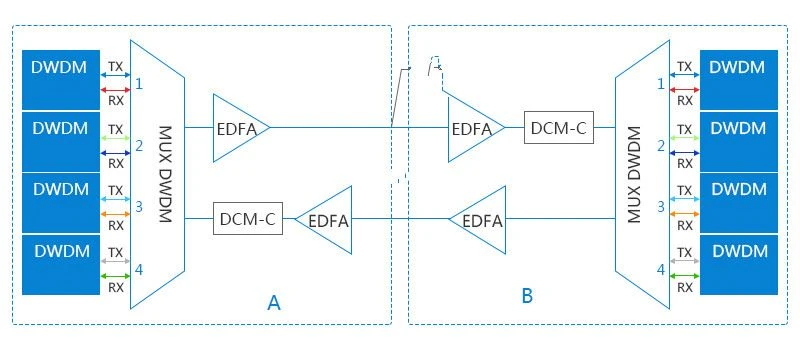

Sistema DWDM ativo
O DWDM ativo é um sistema que inclui um transponder. O papel do transponder é realizar a conversão óptica-elétrica-óptica (OEO). Além disso, o sistema também é equipado com múltiplos amplificadores de fibra dopado de erbium (EDFA) para garantir que a extremidade receptora possa receber sinais ópticos de alta qualidade, mas o número de amplificadores de fibra dotados de erbium (EDFA) será afetado pelo tipo de fibra, número de canais de comprimento de onda, taxa de transmissão, relação sinal-ruído (OSNR) e outros fatores são limitados.
O comprimento do link do sistema DWDM ativo não está apenas relacionado ao número de amplificadores de fibra e à relação sinal-ruído (OSNR), mas também afetado pela dispersão do sinal óptico. Portanto, ao projetar um sistema DWDM ativo, a dispersão do sinal óptico deve ser levada em consideração. Se necessário, um compensador de dispersão (DCM) pode ser adicionado ao sistema DWDM ativo. Deve-se notar que o compensador de dispersão (DCM) aumentará a perda de inserção do elo de fibra óptica e afetará a distância de transmissão do sistema DWDM ativo.
