Distinga o comprimento de onda pela cor do anel de tração domódulo óptico
Para distinguir os seus próprios módulos ópticos, diferentes fabricantes podem distingui-los pelo seu comprimento de onda, distância de transmissão, embalagem, etc. Você sabe que outros métodos podem ser usados para distingui-los? Hoje, o editor ensinará você a distinguir o comprimento de onda do módulo óptico pela cor do anel de tração.
Os módulos ópticos comumente usados têm quatro comprimentos de onda,850nm, 1310nm, 1490nm, 1550nm. Entre eles, a cor do anel de tração correspondente ao850nm doGigabitSFP ópticomóduloé preto, a cor do anel de tração correspondente a 1310nm é azul e a cor do anel de tração de 1490nm é roxa, mas a cor do anel de tração de 1550nm é geralmente amarela. Distância superior a 80 km módulo óptico geralmente usa o anel pul verde.
Dados específicos conforme mostrado na tabela:

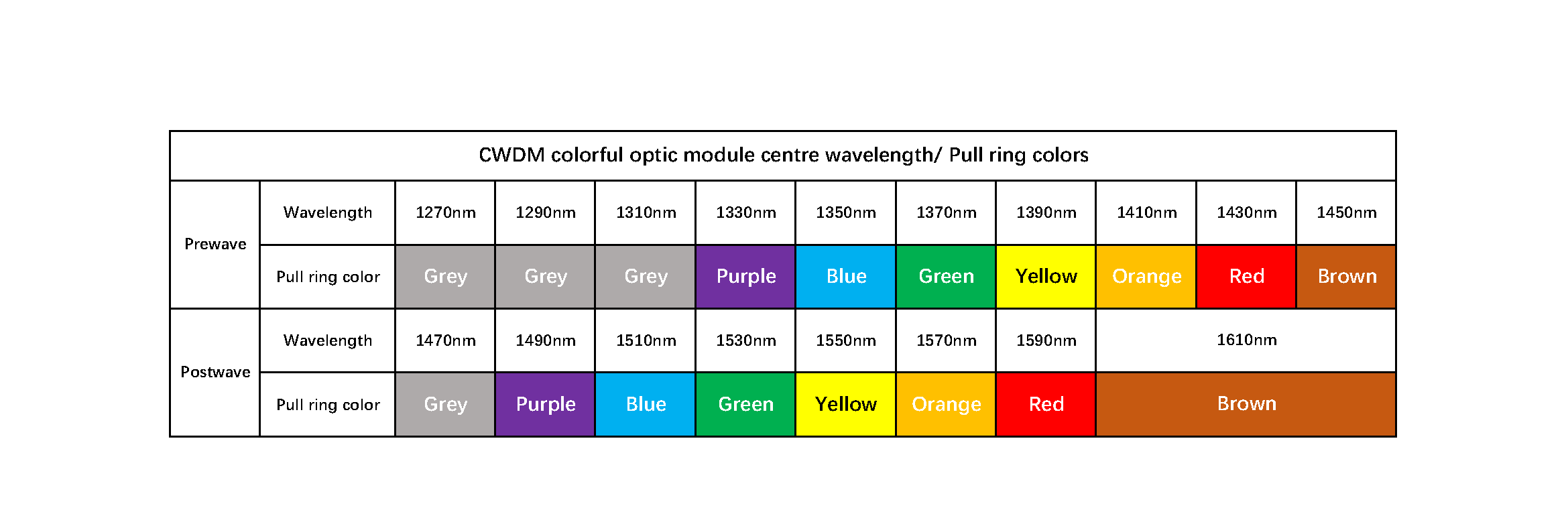

CWDM óptico módulo, a cor de seu anel de tração é colorida, há 18 comprimentos de onda no total, e a banda é dividida em pré-onda e pós-onda, a pré-onda é 1270nm-1450nm; a pós-onda é 1470nm -1610nm.
Tele comprimento de onda específicocor correspondente do anel de tração pode ser vista na tabela abaixo.
10G módulo óptico de fibra duplaprincipalmente tem três comprimentos de onda: 850nm, 1310nm, 1550nm. A cor do anel de tração correspondente ao comprimento de onda de 850nm é preta, a cor deo anel de tração1310nmé azul, a cor do anel de tração de 1550nm e 40KM é vermelha, e a cor do anel de tração de 1550nm e 80KM é vermelha ou branca.
10G módulo de fibra óptica simples comprimento de onda e cor do anel de tração são 1270nm (preto), 1330nm (azul), 1490nm (roxo), 1550nm (amarelo).
O acima é todo o conteúdo da cor do anel de tração do módulo óptico introduzido pelo editor. Se quiser saber mais sobre módulos ópticos, curta e siga!
