Transmissão de ultralonga distância 100Gmódulo ópticoestá vindo,
Transmissão de 2000km não é um sonho!!!
A distância de transmissão de um módulo óptico é um parâmetro central. Tendo em vista a demanda do mercado e a tendência da rede de transmissão de ultralonga distância, as soluções de transmissão de ultralonga distância tornaram-se a tendência de desenvolvimento da futura indústria de comunicação. No uso real de módulos ópticos de ultralonga distância, ele será limitado por obstáculos físicos, como efeitos de dispersão e efeitos não lineares.
Para aplicações acima de 10km em redes 100G, existem três soluções principais:
100G ER4 (40km), 100G ZR4 (80km) e 100G DCO (2000km).

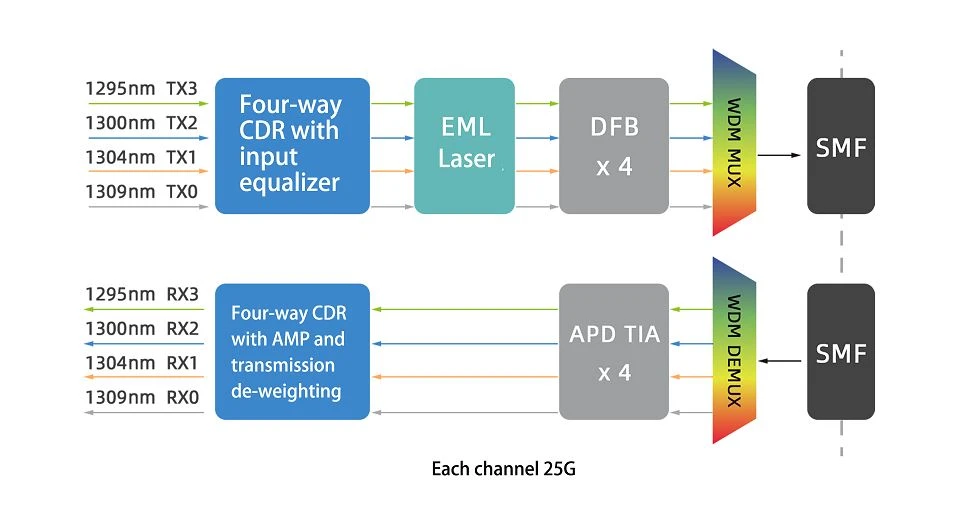

O 100G ER4 pode atingir uma distância de transmissão de 40 km, usando um amplificador semicondutor (SOA) dentro do transceptor para aumentar o orçamento de energia. O transmissor pode trabalhar em quatro bandas LAN WDM de 1295nm, 1300nm, 1305nm e 1310nm. Os sinais ópticos nessas quatro bandas são multiplexados por um multiplexador de divisão de comprimento de onda WDM e então transmitidos em uma fibra monomodo através de um conector LC duplex. Na extremidade receptora, o SOA amplifica o sinal antes de dividi-lo em canais individuais por um multiplexador de divisão de comprimento de onda WDM.
Os primeiros módulos ópticos 100G ER4 usam pacotes CFP e CFP2, mas devido ao grande tamanho e consumo de energia, e os switches ópticos 100G recém-lançados geralmente são equipados com portas QSFP28 compactas em vez de interfaces CFP maiores, raramente são usados em 100G de longa duração. distância usá-los na aplicação. Portanto, o mercado está mais inclinado a usar módulos 100G QSFP28 de alta densidade para maximizar a capacidade e minimizar espaço, consumo de energia e custos de manutenção.
100G ZR4
O 100G ZR4 pode transmitir 80 km, e os dados seriais de quatro canais (NRZ) na extremidade de transmissão são recuperados pelo CDR e passados para quatro drivers de laser, que controlam quatro lasers com comprimentos de onda centrais de 1296nm, 1300nm, 1305nm e 1309nm, respectivamente. Os sinais ópticos são multiplexados para fibra monomodo através de conectores LC padrão.
Na extremidade de recepção, os sinais ópticos dos quatro canais são amplificados pelo SOA e, em seguida, os sinais ópticos são desmultiplexados pelo desmultiplexador óptico integrado. Cada sinal óptico é recuperado por um detector de PIN e, em seguida, passa por um amplificador de transimpedância e CDR para um driver de saída compatível com CAUI-4. Da mesma forma, o mercado prefere 100G ZR4 no pacote QSFP28.
100G DCO
As aplicações de transmissão além de 80 km requerem o uso de técnicas de modulação coerentes. O 100G DCO é uma das poucas opções para aplicações de transmissão óptica 100G acima de 80km a 2000km. DCOs 100G estão disponíveis em pacotes CFP e CFP2. Entre eles, os DCOs CFP2 oferecem maior flexibilidade e suportam densidades de painel mais altas do que os DCOs CFP.
O CFP2 DCO usa modulação QP-QPSK e, graças ao DSP integrado, não requer um Módulo de Compensação de Dispersão (DCM) separado, mas possui automaticamente compensação de dispersão eletrônica, permitindo transmitir distâncias maiores entre locais de amplificação. O módulo óptico inclui multiplexadores ópticos e moduladores Mach-Zehnder, os receptores incluem demultiplexadores ópticos, misturadores híbridos ópticos duplos InP de 90 graus e um fotodetector PIN balanceado integrado e TIA de quatro canais.
O 100G CFP2 DCO está disponível em três versões, ZR/MR/LH, tudo em um pacote CFP2 compacto e um DSP de 16nm maduro. Entre eles, a distância de transmissão do modo ZR é de 120 km, a distância de transmissão do modo MR é de 300 km e a distância de transmissão do modo LH é de 2000 km.
A migração da infraestrutura de rede atual para sistemas 100G é inevitável, e mais e mais empresas exigem que as interfaces de cliente 100G sejam estendidas para distâncias maiores sem o uso de amplificadores ópticos caros, 100G ER4, ZR4 e DCO atendem a essas necessidades.
Está disponível em 100G QSFP28 ER4, 100G QSFP28 ZR4 e 100G
O CFP/CFP2 DCO pode cobrir todas as aplicações de interconexão óptica de 100G de distância ultralonga dentro de 40km a 2000km.
