Existem diferentes bandas de onda no processo de transmissão de fibra óptica, como banda C (1530nm-1560nm) e banda L (1560nm-1600nm).
Devido aos diferentes comprimentos de onda de diferentes bandas de onda, a comunicação será afetada. Portanto, é necessário amplificar o vão do elo de fibra óptica. O canal da banda pode garantir o efeito de comunicação normal.
O amplificador de fibra EDFA atende apenas a essa demanda. Ele pode usar fibra residual como meio de ganho para amplificar sinais ópticos e amplificar uma ampla faixa de comprimento de onda (1500nm-1600nm), o que é suficiente para amplificar o canal de dados de maior taxa de dados. Esse recurso pode desempenhar um papel maior no sistema de transmissão óptica multicanal WDM e, portanto, tornou-se uma parte indispensável do sistema WDM.
Vantagens do amplificador de fibra EDFA?
O ganho do amplificador de fibra EDFA é alto. O valor de ganho do amplificador de fibra é um dos parâmetros importantes. Um amplificador de fibra melhor tem um ganho de 33dB, enquanto o ganho de um amplificador de fibra EDFA é de cerca de 30-40dB, que tem um ganho maior.
A figura de ruído do amplificador de fibra EDFA é pequena. O amplificador de fibra EDFA pode irradiar ruído espontaneamente, de modo que seu índice de ruído é menor do que o normal, geralmente 4~7dB.
A largura de banda de frequência do amplificador de fibra EDFA. O amplificador de fibra EDFA tem uma faixa de frequência de 20-40nm a um comprimento de onda de 1550nm, que pode realizar transmissão multicanal e aumentar a capacidade de transmissão.
O amplificador de fibra EDFA tem baixa perda. O comprimento de onda de trabalho do amplificador de fibra EDFA é apenas o melhor comprimento de onda para comunicação de fibras (1500~1600nm), que pertence à área de menor perda, de modo que a perda do amplificador de fibra EDFA é baixa e a distância de transmissão é relativamente longa.
Aplicação do amplificador de fibra EDFA
1. Sistema de fiação de fibra óptica
2. FTTX, FTTH
3. Rede de comunicação óptica de multiplexação de comprimento de onda densa (DWDM)
4. Sistema de transmissão óptica de vídeo e CATV
5. Transmissão de longa distância do sinal óptico CATV analógico & digital
O HTF fornece módulos amplificadores ópticos EDFA multifuncionais, baixo ruído, soluções do Amplificador de Fibra Dopada de Erbium (EDFA), os módulos do amplificador podem ser operados em ganho constante (Automatic Gain Control AGC), potência de saída constante (Automatic Power Control, APC). O VOA integrado pode ser ajustado automaticamente para alcançar o espectro de ganho suave. Ele pode amplificar o sinal de Banda C com ou acesso ao estágio médio (MSA), o que traz grande flexibilidade para a aplicação da rede.

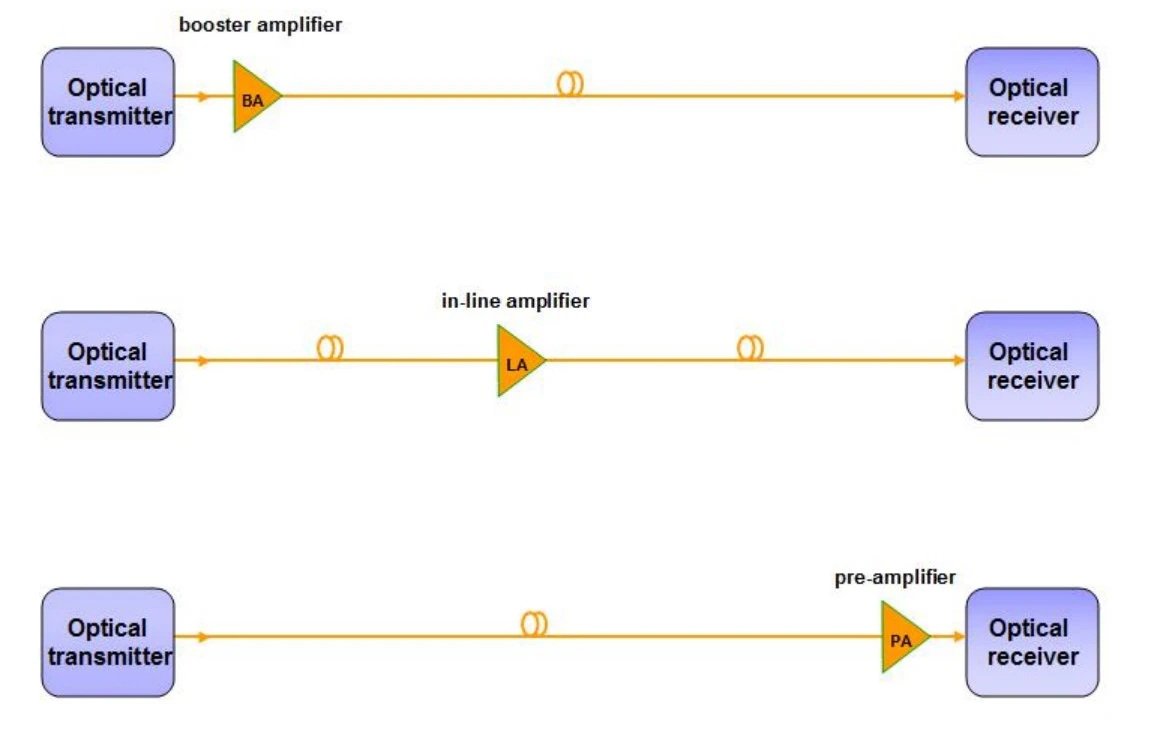

Muitas opções de modelo servem todas as aplicações tradicionais do amplificador em um link óptico estendido: booster, in-line e pré-amplificadorUm amplificador de reforçoopera no lado de transmissão do link. Possui alta potência de entrada, alta potência de saída e ganho óptico médio . Os boosters são projetados para amplificar a potência de entrada óptica agregada para extensão de alcance.
Um amplificador em linhaopera no meio de um link óptico. Possui potência de entrada média a baixa, alta potência de saída, alto ganho óptico e baixa figura de ruído. Amplificadores em linha são projetados para amplificação óptica entre dois nós de rede no link óptico principal.
Um pré-amplificadoropera na extremidade receptora de um link óptico. Possui potência de entrada média a baixa, potência de saída média e ganho médio . Os pré-amplificadores são projetados para amplificação óptica para compensar as perdas em um demultiplexer localizado perto do receptor óptico.
