A função do módulo é a conversão fotoelétrica, o transmissor converte o sinal elétrico em sinal óptico e, em seguida, a extremidade receptora converte o sinal óptico em luz de sinal elétrico após a transmissão através da fibra óptica. O módulo óptico é composto por dispositivos optoeletrônicos, circuitos funcionais e interfaces ópticas.
Parâmetros principais do módulo óptico
1. Taxa de transmissão
A taxa de transmissão refere-se ao número de bits transmitidos por segundo, em MB / s ou GB / s.
2. Distância de transmissão
A distância de transmissão do módulo óptico pode ser dividida em curta distância, média distância e longa distância. De um modo geral, 2km e abaixo são distâncias curtas, 10-20km são distâncias médias, 30km, 40km e acima são distâncias longas.
3. Potência óptica de saída
A potência ótica de saída refere-se à potência ótica de saída da fonte de luz na extremidade de transmissão do módulo ótico, unidade: DBM.
4. Recebendo sensibilidade
A sensibilidade de recepção refere-se à potência óptica mínima recebida do módulo óptico em uma determinada taxa e taxa de erro de bit, unidade: DBM. 5. Saturação de luz
Também conhecida como potência óptica saturada, refere-se à potência óptica máxima de entrada em uma determinada taxa de transmissão e manutenção de uma determinada taxa de erro de bit (10-10-10-12), unidade: DBM.
6. Taxa de extinção
7. Diagrama de olho
8. Taxa de supressão do modo lateral
O que é módulo óptico DWDM?
O módulo óptico DWDM pertence à tecnologia de multiplexação por divisão de comprimento de onda. Vários sinais ópticos são multiplexados em uma fibra usando diferentes comprimentos de onda. Esta operação não requer nenhum consumo de energia. O espaçamento entre canais do módulo óptico DWDM é pequeno e dispositivos adicionais de controle de comprimento de onda são necessários. A velocidade pode chegar a 10 Gbps e a distância de transmissão pode chegar a 100 km.
Quais são as funções do módulo óptico DWDM?

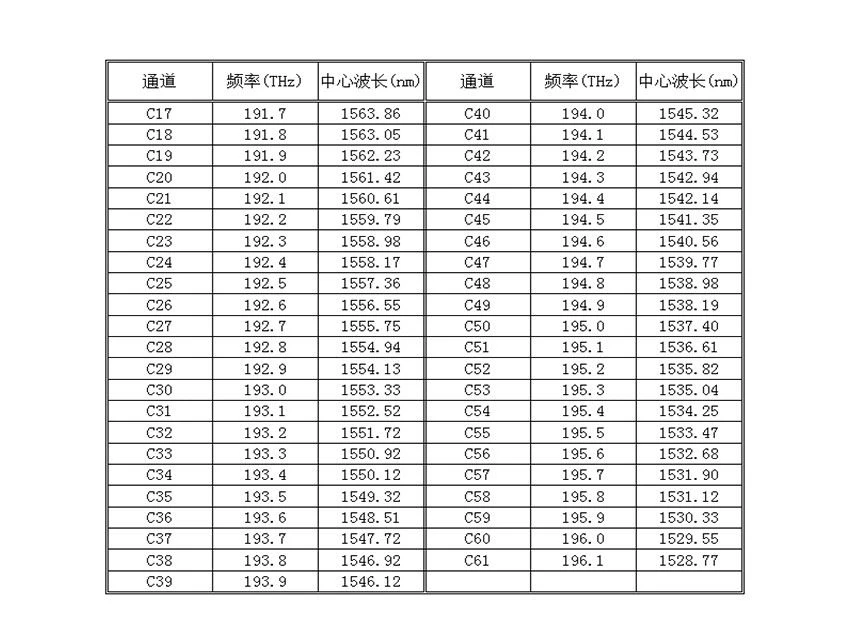

Comparado com o módulo óptico de multiplexação por divisão de comprimento de onda grosseira (CWDM), o módulo óptico DWDM é projetado para fibra monomodo e A faixa de comprimento de onda do módulo óptico DWDM é 1529,16 ~ 1560,61 nm, incluindo 18 bandas. A banda de trabalho é a banda C e o canal interno é de 50 GHz e 0,4 nm.
Vantagens do módulo óptico DWDM
1. Transmissão transparente de dados;
2. Grande capacidade, aproveite ao máximo os enormes recursos de largura de banda da fibra óptica;
3. Os recursos de fibra óptica são amplamente economizados e o custo de construção é reduzido;
4. Alta flexibilidade, economia e confiabilidade de rede;
5. Toda a comutação de rede óptica pode ser realizada para realizar transmissão de relé elétrico de longa distância;
6. O módulo laser simplificado reduz o volume do equipamento e economiza espaço na sala;
7. A recuperação da camada óptica é independente do serviço e da taxa, o que pode proteger efetivamente os dados;
8. Sem refrigerador de semicondutor e função de controle de temperatura, o consumo de energia pode ser reduzido significativamente.
Aplicação do módulo óptico DWDM
Módulo óptico DWDM + A tecnologia DWDM WDM pode transmitir sinais de diferentes comprimentos de onda na mesma fibra, e vários canais de dados com um único comprimento de onda óptico podem aumentar a capacidade da rede. É especialmente projetado para operadoras, empresas, centros de dados, encaminhamento de 5g, rede de campus, fibra óptica para a casa, homem, LAN, sistema de segurança, equipamento de transmissão óptica e outra expansão de fibra óptica e expansão de negócios.
1. Os módulos ópticos DWDM SFP podem ser usados em redes DWDM amplificadas, canal de fibra, topologias de rede em anel OADM fixas e reconfiguráveis, Ethernet rápida, Ethernet Gigabit e outros sistemas de transmissão óptica.
2. Módulo óptico DWDM SFP + está em conformidade com o padrão 10gbase-zr / ZW e pode ser usado em cabo óptico 10G.
3. Módulo óptico DWDM XFP, módulo óptico DWDM x2 e módulo óptico DWDM xenpak são comumente usados em aplicações Ethernet 10G, canal de fibra 10g, SONET (rede óptica síncrona) e SDH (equipamento de transmissão óptica).
4. Além disso, esses módulos óticos DWDM também podem ser usados para switch para switch interfaces, comutação de aplicativos de backplane e interfaces de roteador / servidor.
O módulo óptico DWDM SFP está em conformidade com o padrão IEEE 802.3 Gigabit Ethernet e a especificação de canal de fibra ANSI. Ele fornece link serial de alta velocidade com taxa de transmissão de 100 Mbps a 2,5 Gbps, que é adequado para interconexão em Gigabit Ethernet e ambiente de canal de fibra.
O módulo óptico DWDM SFP + é a melhor solução para aplicativos de largura de banda máxima de 10 Gigabit. Ele é projetado para operadoras e grandes empresas para construir um sistema escalável, flexível e econômico.
O módulo óptico DWDM XFP está em conformidade com a especificação XFP MSA atual e pode suportar aplicações SONET / SDH, 10 Gigabit Ethernet e 10 Gigabit Fibre Channel.
O módulo óptico DWDM x2 está em conformidade com o padrão IEEE 802.3ae de Ethernet. É um módulo ótico serial de alto desempenho para aplicações de transmissão de dados de alta velocidade de 10 Gigabit. É a escolha ideal para aplicações de comunicação de dados Ethernet 10 Gigabit (rack a rack, interconexão de cliente).
Sob a ação do EDFA, o módulo óptico DWDM xenpak pode suportar até 200 km de transmissão de dados de 32 canais, que é o primeiro módulo óptico Ethernet 10 Gigabit com suporte para DWDM.
