Teste de integridade de sinal significa que há um monte de, alguns dos principais meios para ter um teste de forma de onda, teste de diagrama ocular, teste de jitter, etc., o método de teste de integridade de sinal é aplicado mais amplamente deve ser teste de forma de onda, ou seja, usando o teste de osciloscópio amplitude de forma de onda, borda e rebarba, etc., através do teste de parâmetros de forma de onda, amplitude, a borda do tempo como você pode ver se atender aos requisitos da interface do dispositivo nível de interface, borda e rebarba, etc., através do teste de parâmetros de forma de onda, amplitude, a borda do tempo como você pode ver se atender aos requisitos da interface do dispositivo nível , existe como rebarba de sinal.
Os métodos de teste de integridade do sinal podem ser divididos em três categorias. Algumas explicações desses métodos são dadas abaixo.
Teste de jitter
Os testes de jitter estão recebendo cada vez mais atenção agora, porque instrumentos especiais de teste de jitter, como TIA (analisador de intervalo de tempo) e SIA3000, são muito caros e raramente utilizados. O mais usado é o osciloscópio mais o processamento de software, como o software TDSJIT3 da TEK. O software processa os componentes, como RJ e DJ, e os componentes do DJ. Para este teste, o osciloscópio selecionado, o armazenamento longo e a amostragem de alta velocidade são condições necessárias, como memória superior a 2M e uma taxa de amostragem de 20GSa/s. Até agora, no entanto, os resultados dos testes de jitter variam consideravelmente de empresa para empresa, e ninguém é uma autoridade ou padrão do setor.
Teste de forma de onda
A primeira exigência é que o host e a sonda juntos constituam largura de banda suficiente. Basicamente, a largura de banda do sistema de teste é mais de 3 vezes a largura de banda do sinal de teste. Na prática, alguns engenheiros encontram aleatoriamente algumas sondas para testar, ou mesmo conectar a sonda da Empresa A no osciloscópio da Empresa B, o que dificulta obter resultados precisos.

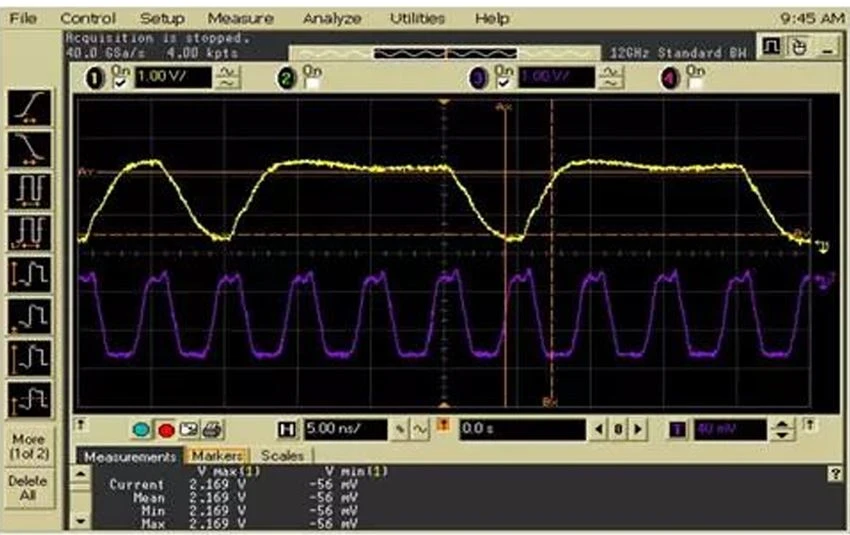

O teste de forma de onda é o meio mais comumente utilizado no teste de integridade do sinal, que é geralmente realizado usando osciloscópio, principalmente para testar amplitude de forma de onda, borda e rebarba, etc. Através dos parâmetros do teste de forma de onda, pode-se ver se amplitude e tempo de borda atendem aos requisitos do nível de interface dos dispositivos e se há rebarba de sinal, etc. Como o osciloscópio é um instrumento muito geral, quase todos os engenheiros de hardware podem usá-lo, mas isso não significa que todos possam usá-lo bem. O teste de forma de onda também deve seguir alguns requisitos para obter um sinal preciso.
Segundo, preste atenção aos detalhes. Por exemplo, o ponto de teste é geralmente colocado no pino do dispositivo receptor. Se o limite de condição não puder ser colocado no pino, como o dispositivo encapsulado BGA, ele poderá ser colocado na linha de roteamento PCB ou orifício mais próximo do pino. Muito longe dos pinos do dispositivo receptor, por causa do reflexo do sinal, os resultados dos testes podem ser bem diferentes dos sinais reais. O fio de terra da sonda deve ser o mais curto possível.
Finalmente, você precisa prestar atenção à correspondência. Isto é principalmente para o uso de cabo coaxial para testar a situação, coaxial diretamente ligado ao osciloscópio, a carga geralmente é de 50 ohms, e acoplamento dc, e para alguns circuitos, viés dc, diretamente conectado ao sistema de teste afetará o estado de trabalho do circuito, de modo que o teste não pode ser normal forma de onda.
Teste de diagrama ocular
O teste do gráfico ocular é um método de teste comum, especialmente para interfaces com requisitos de especificação, como E1 / T1, USB, 10/100base-T e interface óptica. O teste do mapa ocular desses sinais de interface padrão é realizado principalmente com osciloscópios MASK, incluindo osciloscópios universais, osciloscópios amostrais ou analisadores de sinais. Estes osciloscópios têm função de extração de relógio incorporada para exibir o mapa dos olhos, e para osciloscópios sem máscara, um relógio externo pode ser usado para acionar. Use a função de teste de diagrama ocular, precisa prestar atenção ao número de formas de onda de teste, especialmente para julgar o diagrama do olho da interface está em linha com as especificações, quantidade muito pequena, um tremor da forma de onda é pequeno, pode ser uma violação, como a forma de onda em uma determinada parte da MÁSCARA, pode coletar menos do que, erro por, o número é demais, vai fazer com que todo o tempo de teste seja muito longo, a eficiência não é alta, geralmente, a quantidade de forma de onda de teste não menos que 2000, em torno de 3000 conforme apropriado.
Com o software de análise, você pode visualizar os detalhes das irregularidades no gráfico ocular. Por exemplo, no MASK, alguns pontos de amostra foram descartados que eram desconhecidos antes, porque todos os pontos de amostra são somados, o efeito total parece com o longo display pós-brilho. O novo instrumento, aproveitando seu longo armazenamento, coleta a forma de onda e exibe-a, para que cada detalhe da forma de onda possa ser retido. Portanto, pode verificar as irregularidades da forma de onda, como se a forma de onda é 000010 ou 101010. Esta função pode ajudar o engenheiro de hardware a encontrar a raiz do problema.
