Por que os módulos ópticos compatíveis são tão populares?
1. Em qualquer rede, existem muitas opções de módulos ópticos compatíveis
Se você escolher rede central de cobre, fibra monomodo, fibra multimodo, uma mistura das duas ou outras redes, o preço desse módulo óptico é muito barato, adequado para o seu equipamento, e não é necessariamente o módulo óptico original do marca.
2. Mais competitivo do que o módulo óptico original
O efeito da marca é um fenômeno muito comum. Isso geralmente mostra que os clientes estão gastando dinheiro na marca que estão comprando, não apenas no produto em si. Se você gastar mais dinheiro, isso não significa que o produto pode fornecer mais qualidade. Se você deseja melhorar completamente o sistema da sua marca, como usar módulos óticos compatíveis com a marca, você pode economizar milhares de dólares e obter o mesmo efeito.
3. Garantia com maior validade e melhor serviço
O serviço pós-venda é de vital importância, como é o caso da maioria dos produtos. Compatibilidade da marca e período de garantia mais longo. A qualidade do módulo óptico pode afetar diretamente o efeito de transmissão do link de fibra óptica. Embora a qualidade do módulo óptico original seja muito boa, seu preço é muito caro. Atualmente, os módulos ópticos compatíveis fornecidos por muitos fornecedores são comparáveis aos módulos ópticos originais, e o preço é muito vantajoso, o que pode ajudar os usuários a economizar muitos custos.
Como avaliar a compatibilidade e a qualidade dos módulos ópticos compatíveis?
No sistema de transmissão de rede em grande escala, a economia de custos é um fator muito importante, especialmente quando um grande número de módulos ópticos é necessário, especialmente os módulos ópticos originais. Portanto, um módulo compatível surgiu para resolver este tipo de problema. Como determinar a qualidade dos módulos ópticos compatíveis?
1. Nosso módulo tem a interface de monitoramento de diagnóstico de dados (ddmi) especificada no padrão sff-8472?
O padrão Ssff-8472 é o fator chave para julgar a qualidade e compatibilidade dos módulos ópticos compatíveis. É formulado pelo comitê SFF para definir a interface de monitoramento de diagnóstico de dados (ddmi) de módulos óticos, que pode nos ajudar a entender os parâmetros dos módulos óticos em tempo real. Ddmi, também conhecido como DDM ou DOM, tem função de alarme quando um ou mais dados excedem os parâmetros padrão especificados pelo fabricante.
Parâmetros de monitoramento DDM
parâmetro | Alcance | Erro padrão |
Voltagem | 0~6.55V | + / - 3% do valor padrão |
Temperatura | -128~128℃ | +/-3℃ |
Sensibilidade de recepção | -40 ~ 8,2 dBm | + / - 3dBm |
Potência ótica de saída | -40 ~ 8,2 dBm | + / - 3dBm |
Corrente de polarização | 0 ~ 131 mA | + / - 10% do valor padrão |
2. Nosso módulo tem função de localização de falha?
A função de localização de falhas pode ajudar os engenheiros a encontrar problemas, reparar módulos ópticos rapidamente e reduzir o tempo de inatividade.
Se o módulo óptico compatível tiver função de monitoramento de diagnóstico de dados (DDM), podemos usar DDM para analisar todos os parâmetros do módulo óptico, como potência óptica de saída, conexão de canal virtual (VCC), etc., de modo a determinar o ponto de falha em o link óptico.

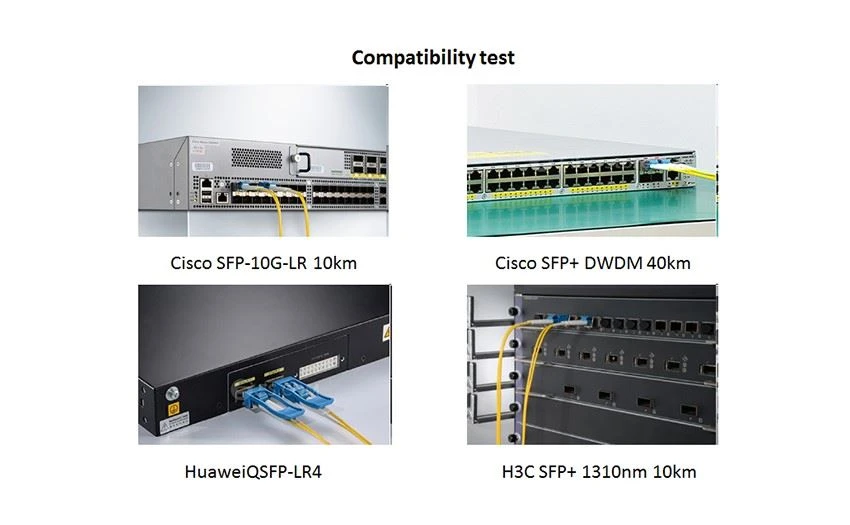

3. Nosso módulo foi aprovado na verificação de compatibilidade?
A compatibilidade precisa ser testada no switch para verificar a condição de funcionamento do módulo, que é a única maneira de determinar o desempenho do módulo óptico. Em geral, quanto maior for a compatibilidade óptica.
4. Como testar a compatibilidade de módulos ópticos compatíveis?
O teste de compatibilidade do switch será conduzido antes do módulo óptico ser enviado para garantir que cada módulo possa ser 100% compatível. A qualidade do módulo óptico pode afetar diretamente o efeito de transmissão do link de fibra óptica. Embora a qualidade do módulo óptico original seja muito boa, seu preço é muito caro. Atualmente, os módulos ópticos compatíveis fornecidos por muitos fornecedores são comparáveis aos módulos ópticos originais, e o preço é muito vantajoso, o que pode ajudar os usuários a economizar muitos custos.
Na fiação da rede, existem muitas possibilidades de incompatibilidade entre chave e módulo óptico. De modo geral, existem cinco razões principais: falha de jumper entre interruptores; falha na junta de conexão; atenuação ótica grave causada pelo aumento do jumper; incompatibilidade de novos módulos ópticos; falha do sistema de switch. Comece com esses aspectos para testar a causa da falha.
Como resolver a incompatibilidade do módulo óptico do switch na fiação da rede?
As etapas do teste são as seguintes:
① Substitua o jumper e o adaptador, e a rede ainda cai após a operação, e conduza o próximo teste de estágio;
② Substitua o módulo óptico e reconfigure o dispositivo, mas ainda sem alterações;
③ Através da detecção da potência ótica da atenuação da luz, após a confirmação de que está normal, o interruptor de piso do sistema de falha é trocado e a falha persiste.
Por meio de três tipos de testes, a falha' não pode ser resolvida. A configuração da porta do switch core e floor pode ser confirmada. As duas portas ópticas são forçadas a serem gerenciadas no modo 1000m e o protocolo é negociado automaticamente. Após funcionar por um período de tempo, podem ocorrer falhas repetidas. Após análise deste problema, pode-se concluir que a falha do protocolo entre os módulos utilizados pelos dois switches causou a queda da porta.
Para confirmar a causa da falha, você pode tentar substituir vários módulos e testar por meio da interface elétrica e do conversor óptico. Em seguida, substitua um par de conversores ópticos, respectivamente conecte às interfaces elétricas dos dois interruptores e configure as duas interfaces elétricas de 100 MB, a falha deve ser completamente eliminada e não ocorrerá novamente.
O problema de incompatibilidade entre interruptores novos e antigos e módulos ópticos deve ser levado em consideração na fiação e não é complicado de resolver. O problema pode ser resolvido com sucesso usando conversor ótico, configurando interface elétrica e forçando 100m. Ressalta-se que o conversor óptico utilizado deve ser do mesmo modelo; 100m deve ser forçado a ser configurado para as duas interfaces elétricas; o modo de negociação automática deve ser cancelado para a configuração de cada interface elétrica.
Existem três fatores para julgar se o módulo óptico compatível é confiável ou não
1. Interface de monitoramento de diagnóstico de dados (ddmi) especificada no padrão sff-8472
2. Função de localização de falha
No link de fibra óptica, a localização de falhas pode ajudar as pessoas a encontrar e reparar rapidamente as falhas e reduzir o tempo de inatividade. Módulos ópticos que atendem ao padrão sff-8472 geralmente têm a função de diagnóstico e monitoramento de dados (DDM). Podemos usar esta função para analisar de forma abrangente a potência de transmissão, potência de recepção, temperatura de operação, VCC, aviso de polarização do transmissor e status de alarme, a fim de determinar o ponto de falha no link de fibra óptica.
3. Verificação de compatibilidade
A verificação de compatibilidade é para analisar se o módulo óptico pode funcionar normalmente no ambiente de trabalho exigido pelo equipamento host, que é a única forma de determinar o desempenho do módulo óptico. Em geral, quanto maior for a compatibilidade óptica.
Em alguns casos, se o ambiente de trabalho não for bom, o desempenho do módulo óptico pode diminuir ou até mesmo causar falha de transmissão:
1. A tensão excede o valor padrão do módulo óptico
2. A potência recebida é superior ou inferior à sensibilidade do receptor do módulo óptico
3. A temperatura excede o valor padrão do módulo óptico
