Quanto você sabe sobre tranças de fibra?

O pigtail de fibra óptica se refere a uma extremidade quebrada de um núcleo de fibra óptica com um conector de bit em uma extremidade e uma extremidade quebrada de um núcleo de fibra óptica na outra extremidade. Muitas vezes está presente na caixa de terminais de fibra óptica para conectar o cabo óptico e o transceptor de fibra óptica (acopladores e jumpers também são usados ​​entre eles).

Após a conclusão do assentamento do cabo óptico, um link de transmissão de fibra óptica completo deve ser formado por meio de conexão de fibra óptica. Existem muitos pontos de conexão em um link de fibra óptica, incluindo ponto de conexão direta de fibra óptica, terminação de conector e interconexão de conector, portanto, a conexão de fibra óptica também tem duas formas de conexão e terminação.

Terminação de fibra é o processo de conectar um conector de fibra ótica a uma fibra ótica e polir. Para reduzir a perda de conexão, é necessário conectar o conector e polir a extremidade do conector de fibra óptica. A terminação de fibra é usada principalmente para fazer jumper de fibra e pigtail de fibra.

A cauda da fibra é relativamente fina. A seção transversal da cauda da fibra é um plano inclinado com um ângulo de 8 ° e não é resistente a altas temperaturas. Se estiver acima de 100 ℃, ele descascará.

Deve-se notar que o pigtail de fibra e o jumper não são o mesmo conceito. Apenas uma extremidade do pigtail de fibra óptica é uma junta móvel, e ambas as extremidades do jumper são juntas móveis. Existem muitos tipos de interfaces. Interfaces diferentes precisam de acopladores diferentes e o jumper pode ser usado como pigtail.

Características do produto:

1. O material de alta qualidade com baixa perda de inserção e reflexão tem bom desempenho óptico. Ele pode ser facilmente instalado com o adaptador. O design aprimorado e de tração fornece alta estabilidade mecânica. O inserto de cerâmica de alta precisão com pequeno erro de concentricidade e diâmetro interno do furo fornece perda de inserção extra e perda de retorno, evitando a degradação do desempenho da transmissão e danos ao transceptor óptico.

2. Tecnologia e equipamentos avançados de retificação são usados ​​para garantir que os parâmetros técnicos, como o deslocamento do centro de retificação da fibra óptica, o côncavo da fibra óptica e o raio de curvatura da face da extremidade de cerâmica atendam aos padrões especificados.

3. Para garantir o uso a longo prazo do conector, não apenas a atenuação e a reflexão de retorno do conector são testadas, mas também os arranhões ou defeitos na superfície da junta são testados usando o interferômetro preciso. A meia-urdidura da curvatura, o deslocamento de retificação, a curvatura da fibra óptica e a saliência das juntas FC, ST, SC e LC são medidas para garantir a qualidade do conector.

4. Detecção óptica 100%, cada jumper tem garantia de boa qualidade de moagem e excelente índice de desempenho.

5. Os produtos de fibra óptica também possuem bainhas de PVC e LSOH com diferentes classificações de fogo, proporcionando flexibilidade de design.

6. Tem as vantagens de pequena perda de inserção, grande perda de retorno, excelente intercambialidade e desempenho repetido de inserção e extração, e é fácil de usar.

Inscrição

Sistema de comunicação de fibra ótica

Rede de acesso óptico

Transmissão de dados de fibra ótica

Fibra ótica CATV

Rede local (LAN)

Equipamento de teste

Sensor de fibra ótica

Servidor serial

FTTH / FTTX

Rede de telecomunicações e pré-instalação de terminação.

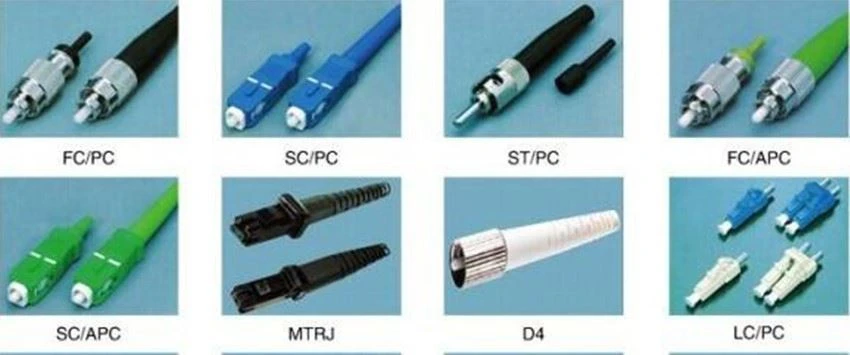

Tipos de tranças

De acordo com os padrões existentes de porta de equipamento e rack ODF, o salto de fibra pode ser dividido nos seguintes tipos:

1. De acordo com o tipo de interface: a interface pigtail pode ser dividida em FC, SC e LC, e as duas extremidades são FC-FC, SC-SC, LC-LC, fc-sc, fc-lc, sc-lc, um total de seis tipos de salto de fibra.

2. De acordo com o comprimento da interface: o comprimento do pigtail varia. Atualmente, os mais usados ​​são 3M, 5m, 10m, 15m e 20m.

3. Objetivo: a interface FC é usada para conectar o quadro ODF ao núcleo de fibra remoto; A interface SC é usada para estrutura e equipamento ODF, como interface de equipamento OLT e ONU e interface de conversor fotoelétrico em EPON; A interface LC é usada apenas para interface de equipamento.

Na teoria da comunicação por fibra óptica, a fibra óptica pode ser dividida em modo único e multimodo. A diferença do diâmetro do núcleo entre PIGTAIL multimodo (50 μm) e PIGTAIL monomodo (8-11 μm) é muito grande. A diferença é que:

1. A fibra monomodo tem um diâmetro de núcleo pequeno (cerca de 8-10 mm), apenas uma transmissão de modo é permitida e a dispersão é pequena. Ele funciona em comprimentos de onda longos (1310nm e 1550nm), por isso é relativamente difícil de acoplar com dispositivos ópticos. O pigtail monomodo é amarelo e a distância de transmissão é de 10km-40km e 40km-120km, respectivamente

2. O diâmetro do núcleo da fibra multimodo é grande (62,5 mm ou 50 mm), permitindo centenas de modos de transmissão, com grande dispersão, trabalhando a 850nm ou 1310nm. O acoplamento com dispositivos ópticos é relativamente fácil. O pigtail multimodo é laranja e a distância de transmissão é de 500m-2km, que é usado para interconexão de curta distância.

Resumo:

Longa distância de transmissão de modo único

Grande largura de banda de transmissão de modo único

A dispersão de modo único não ocorre e a qualidade é confiável

O modo único geralmente usa laser como fonte de luz, o que é caro, enquanto a comunicação multimodo geralmente usa LED barato

O preço do modo único é relativamente alto, o preço do multimodo é barato, a transmissão de curto alcance pode ser

O pigtail tem vários conectores. O diâmetro do pigtail comum é geralmente de 0,9 mm e instalado no dispositivo ODF.

Assuntos que requerem atenção:

1. A fim de reduzir a atenuação do sinal óptico no processo de transmissão, o enrolamento do loop deve ser evitado tanto quanto possível.

2. O módulo óptico conectado com o pigtail deve corresponder ao pigtail, o módulo óptico de onda curta deve ser conectado com fibra de cauda multimodo e o módulo óptico de onda longa deve ser conectado com jumper de modo único, de modo a garantir que precisão da transmissão de dados.

3. O conector do pigtail deve ser mantido limpo e o conector deve ser protegido e selado com capa protetora após o uso para evitar manchas de óleo, poeira e danos mecânicos.

4. Antes do uso, é necessário limpar o plugue de cerâmica e a face final do plugue com álcool.

5. Quando o pigtail é danificado por fatores humanos ou outros, o jumper danificado deve ser substituído a tempo.
