Com a chegada do 5G e a chegada da nova Internet das Coisas, os requisitos para switches serão maiores e a demanda será grande.
A Internet de Todas as Coisas é inseparável dos switches de equipamentos de infraestrutura de rede, e os switches desempenharão um elo de rede crucial na Internet das Coisas.
Quatro tipos de modos de estrutura de rede de switches:
01
Cascata
Este é o método de rede mais comumente usado e é conectado através da porta em cascata (UpLink) no switch. Cascata pode ser definida como dois ou mais switches conectados entre si de uma determinada maneira. Vários switches podem ser colocados em cascata de várias maneiras, conforme necessário.
Em uma rede local maior, como uma rede de campus (rede de campus), vários switches geralmente formam uma estrutura de barramento, árvore ou cascata em estrela de acordo com o desempenho e a finalidade.
Deve-se notar que os switches não podem ser colocados em cascata indefinidamente. Se mais de um certo número de switches forem colocados em cascata, eventualmente serão causadas tempestades de broadcast, resultando em grave degradação do desempenho da rede.

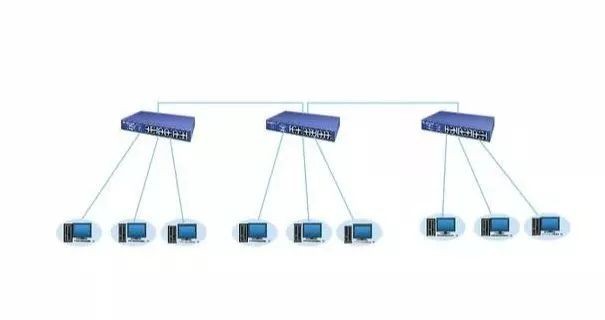

Diagrama da estrutura:
02
Agregação de portas
A agregação de portas liga vários links físicos entre dois dispositivos para formar um link lógico, de modo a atingir o objetivo de dobrar a largura de banda (a largura de banda do link lógico é equivalente à soma das larguras de banda do link físico).
Além de aumentar a largura de banda, a agregação de portas pode distribuir uniformemente o tráfego em vários links e desempenhar um papel no balanceamento de carga; quando um ou mais links falham, o tráfego será transferido para outros links, desde que os outros links estejam normais. Na estrada, todo o processo é concluído em poucos milissegundos, desempenhando assim um papel redundante e aumentando a estabilidade e segurança da rede.
Diagrama da estrutura:
03
Empilhamento
Empilhamento refere-se à combinação de mais de um switch para trabalhar em conjunto para fornecer tantas portas quanto possível em um espaço limitado.
Vários interruptores são empilhados para formar uma unidade de empilhamento. Existe um parâmetro de "número máximo empilhável" no índice de desempenho de switches empilháveis, que se refere ao número máximo de switches que podem ser empilhados em uma unidade de empilhamento e representa a densidade máxima de porta que pode ser fornecida em uma unidade de empilhamento.
De um modo geral, switches de diferentes fabricantes e modelos podem ser colocados em cascata entre si, mas o empilhamento é diferente. Deve ser realizada entre chaves empilháveis do mesmo tipo (pelo menos chaves do mesmo fabricante); cascateamento é apenas entre switches. Conexão e empilhamento simples usam toda a unidade de empilhamento como um switch, o que significa não apenas o aumento da densidade da porta, mas também a ampliação da largura de banda do sistema.
O empilhamento pode aumentar muito a densidade e o desempenho da porta do switch. As unidades de empilhamento têm densidades de porta e desempenho comparáveis aos switches de rack maiores com um investimento e flexibilidade muito menores do que os switches de rack. Esta é a vantagem do empilhamento.
Pode-se dizer que os switches de rack são o produto do empilhamento em um estágio superior. Os switches de rack geralmente pertencem a switches acima do nível do departamento. Eles têm vários slots, alta densidade de portas, suportam vários tipos de rede, boa escalabilidade e fortes recursos de processamento, mas são caros.

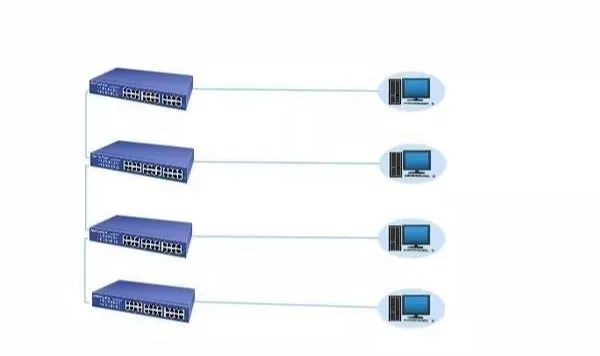

Diagrama da estrutura:
04
Em camadas
Este método é geralmente utilizado em estruturas de switch mais complexas e pode ser dividido em: camada de acesso, camada de agregação e camada de núcleo de acordo com as funções.
A arquitetura de rede de três camadas adota um design de modelo hierárquico, que divide o design de rede complexo em várias camadas, cada camada se concentra em algumas funções específicas, de modo que um grande problema complexo pode ser transformado em muitos pequenos problemas simples.
Diagrama da estrutura:
Com o desenvolvimento da rede local e da rede metropolitana, os quatro métodos acima serão cada vez mais amplamente utilizados. É isso o compartilhamento de hoje, vocês entenderam?
de Anúncios

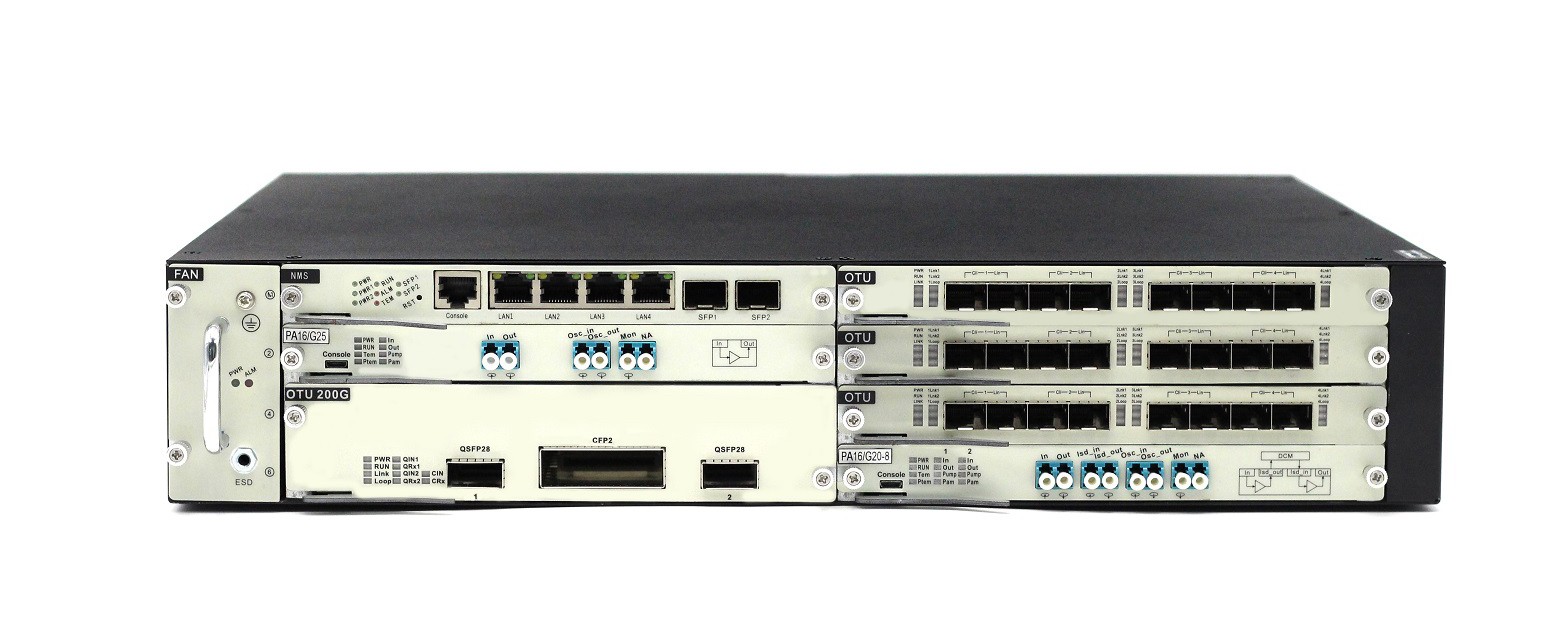

Por último, Shenzhen HTFuture Co., Ltd como fabricante e fornecedor de multiplexador DWDM na China.
