100G está disponível em várias formas de embalagem, incluindo CFP/CXP e QSFP28. Entre essas diferentes formas de embalagem 100G,QSFP28O transceptor óptico tornou-se o principal método de empacotamento para redes 100G devido às suas vantagens, como alta densidade de portas, baixo consumo de energia e baixo custo. Vamos nos concentrar em quatro tipos de transceptores ópticos 100G QSFP28 neste artigo.
1) 100G-QSFP28-SR4
Os transceptores ópticos 100G-QSFP28-SR4 são transceptores ópticos 100G paralelos.QSFP28os transceptores ópticos full duplex fornecem quatro canais independentes de transmissão e recepção, com cada função capaz de operação de 25 Gbps a 100 metros de OM4 MMF, para uma taxa de dados geral de 100 Gbps.

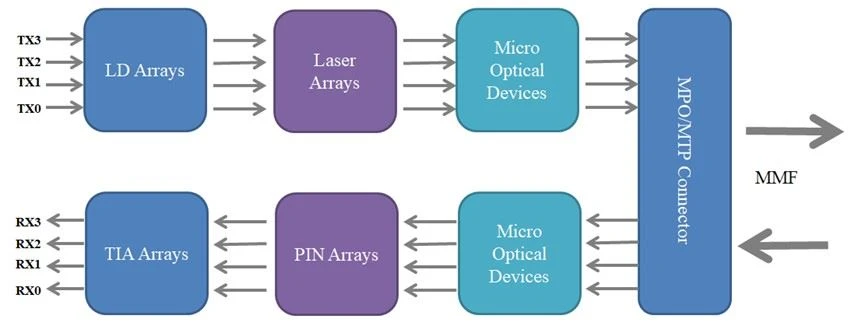

Quando o transceptor óptico 100G-QSFP28-SR4 transmite sinais na extremidade de transmissão, os sinais elétricos são convertidos em sinais ópticos pela matriz de laser e depois transmitidos em paralelo pela fibra multimodo de fita e, quando atinge a extremidade de recepção , a matriz fotodetectora converte os sinais ópticos paralelos em sinais elétricos paralelos
2) 100G- QSFP28-LR4
O transceptor óptico 100G-QSFP28-LR4 é geralmente usado com LC monomodocabos de fibra óptica, e a distância máxima de transmissão pode chegar a 10 km.

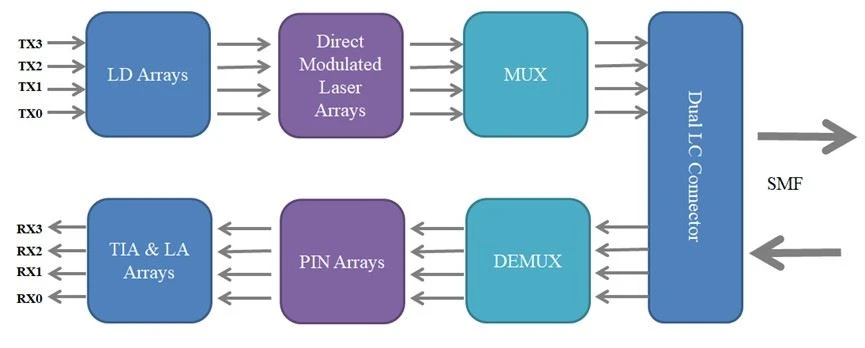

O transceptor óptico 100G-QSFP28-LR4 converte quatro sinais elétricos de 25 Gbps em quatro sinais ópticos LAN WDM, que são então multiplexados em um único canal para transmissão óptica de 100 G. Na extremidade receptora, o módulo desmultiplexa a entrada óptica de 100G em 4-sinais ópticos WDM de LAN e os converte em 4-canais de saída elétrica.
3) 100G- QSFP28-CWDM4
Com uma taxa de transmissão de 103,1 Gbp, o transceptor óptico QSFP28 CWDM4 é usado principalmente em aplicativos de computação e negociação de alta frequência e custa significativamente mais do que o transceptor óptico QSFP28 PSM4.

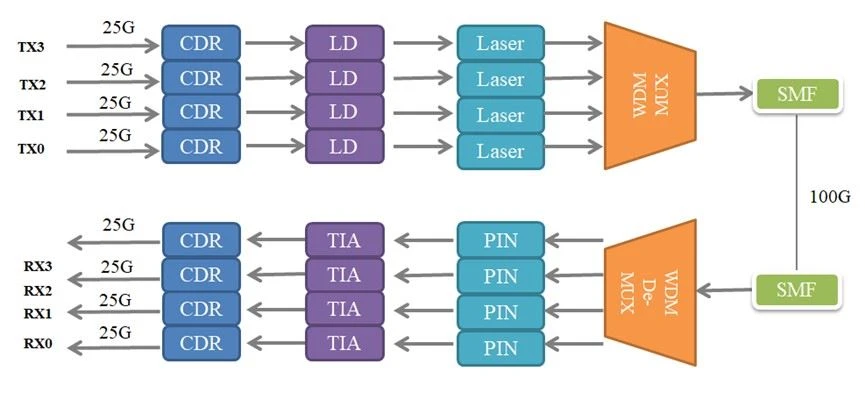

Por meio da tecnologia de multiplexação por divisão de comprimento de onda grosso (CWDM), o transceptor óptico QSFP28 CWDM4 multiplexa quatro comprimentos de onda - 1270nm, 1290nm, 1310nm e 1330nm - em uma fibra monomodo para transmissão.
4) 100G- QSFP28-PSM4
O transceptor óptico QSFP28 PSM4 é um produto de alta velocidade e baixa potência projetado para interconexões ópticas em aplicações de comunicação de dados. Ele está em conformidade com a especificação de interface óptica PSM4 MSA, possui um formato QSFP hot-swap, diagnóstico digital integrado e um total de quatro canais independentes full-duplex com taxas de dados de até 25,78 Gbps por canal.
O transceptor óptico QSFP28 PSM4 é usado principalmente em aplicações Ethernet 40G e 100G. O módulo de alta largura de banda suporta links ópticos de 100 GbE em fibra monomodo.
