O módulo ópticoé composto por um transmissor e um receptor. Quando o transmissor é conectado ao receptor através da fibra óptica, se a taxa de erro de bit de todo o sistema não atingir o efeito desejado, é problema do transmissor ou do receptor? Um módulo óptico acabado, para garantir a qualidade do produto, deve passar por uma série de etapas de testes antes do envio. Testar as propriedades e interoperabilidade de dispositivos ópticos, especialmentemódulos ópticos, é crítico. Então, como testar o desempenho do módulo óptico?
Passos

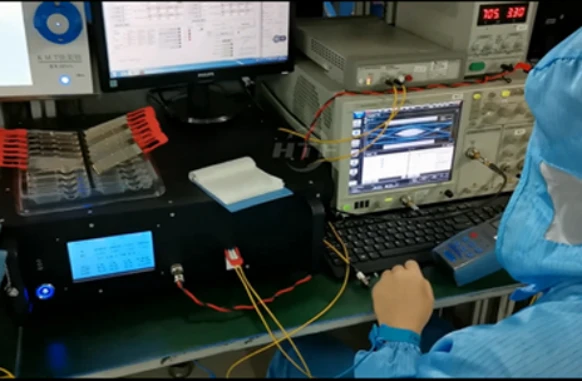

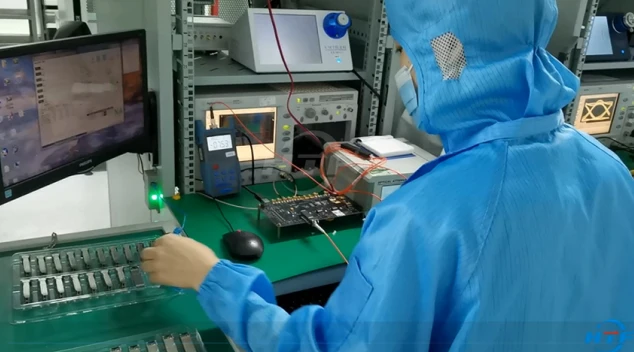

1. Em primeiro lugar, são medidos a potência óptica, a sensibilidade de recepção, o gráfico ocular, a taxa de extinção e o código de erro. Os equipamentos necessários são atenuador óptico, medidor de potência óptica, medidor de código de erro (para ajustar a potência óptica e sensibilidade através da taxa) e gráfico ocular.
2. Realize testes de envelhecimento em alta e baixa temperatura para verificar a estabilidade do produto.
3. Teste a compatibilidade do produto no switch para garantir a compatibilidade.
4. Finalmente, a face final foi detectada no detector de face final de fibra óptica. A porta foi limpa com uma caneta de limpeza para mantê-la limpa e garantir a qualidade.
Atenção

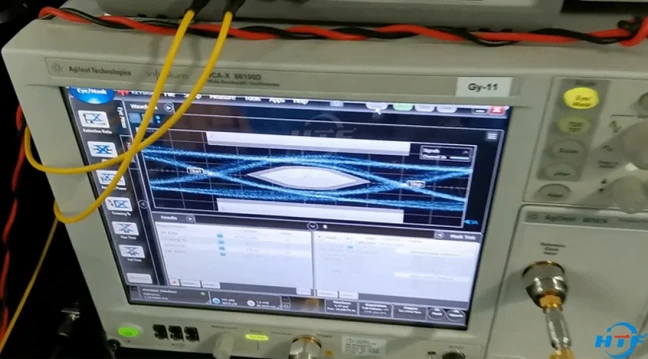

Ao testar, é necessário prestar atenção ao comprimento de onda e ao formato da forma de onda de saída do transmissor, bem como à tolerância de vibração e à largura de banda do receptor. A qualidade do sinal de entrada utilizado para testar o transmissor deve ser boa o suficiente. Além disso, a qualidade das medições elétricas deve ser confirmada por medições de pontilhamento e gráfico ocular. A medição do mapa ocular é um método comum para verificar a forma de onda de saída do emissor, porque o mapa ocular contém informações ricas e pode refletir o desempenho geral do emissor.
