Características

A caixa de distribuição MPO tem muitos núcleos e pequeno volume

Aplicativo e caixa de distribuição

MPO direct fan out tipo de revestimento de 0,9 mm

Comprimento de acordo com os requisitos do cliente

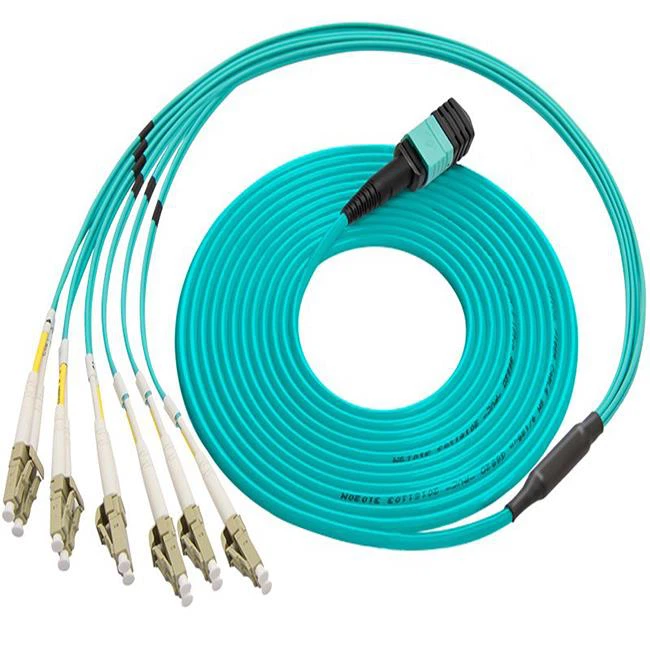

Cabo de chicote multimodo MPO fêmea para LC UPC Duplex OM3

Os cabos Breakout MPO para LC são sua melhor escolha para redes de fibra de alta densidade. É' é projetado especificamente para aplicações de ethernet rápida, canal de fibra, data center e gigabit ethernet. Este cabo de chicote de 12 fibras é usado para conectar (6) SFP + em um painel adaptador MPO e tronco MPO.

Conector A	MPO Fêmea (sem pino)	Conector B	LC UPC Duplex
Modo Fibra	OM4 (OM3) 50 / 125μm	Comprimento de onda	850 / 1300nm
MPO Connector IL	0,35dB Máx. (0,15dB Typ.)	Conector LC IL	≤0,2dB
Conector MPO RL	≥20dB	Conector LC RL	≥20dB
Atenuação em 850nm	≤2,3dB / km	Atenuação em 1300nm	≤0,6dB / km
Jaqueta OD	3,0 mm	Diâmetro de Fan-Out	2,0 mm
Carga de tração de instalação	100 N	Carga de tração de longo prazo	50 N
Jaqueta de cabo	LSZH	Contagem de fibra	8 fibras
Temperatura de operação	-10 ° C a -70 ° C	Temperatura de armazenamento	-40 ° C a -85 ° C

Existem muitos tipos de jumpers MPO, incluindo jumper MPO de fita e jumper MPO de pacote. O jumper MPO fan-out por dispositivo de ramificação (redondo ou quadrado) pode geralmente transferir 2-24 núcleos 0.9 ou 2.0 ramificações de cabo óptico. O tipo de conector é especificado pelo cliente. FC, LC, SC, ST e outros tipos podem ser selecionados. O comprimento total ou comprimento do ramal do jumper MPO e outros requisitos podem ser selecionados pelos clientes. Todos os tipos de produtos de jumper MPO na forma de jumper de fibra óptica MPO, jumper de transferência MPO, tipo MTP, jumper MTP 10 Gigabit, jumper 10 Gigabit multimodo, MPO com jumper de ramificação e outras formas de produtos de jumper MPO atendem aos requisitos da telcordia -gr-326, padrões IEC e ROHS.

Os cassetes de fibra ótica HTF MTP / MPO são uma solução fácil e de baixo custo sem emenda para transferência de cabos multifibras para cabos de patch de fibra ótica sem o uso de emenda em pigtails.

Esses cassetes MTP / MPO estão prontos para serem utilizados fora da caixa e podem ser facilmente plugados no suporte para cassetes HTF 1U para montagem em rack.

Classificação

Cabo óptico pré-terminado de conector híbrido MPO-LC / SC / FC refere-se ao uso de conector MPO de cabeça única de 12 núcleos ou 24 núcleos em uma extremidade do cabo óptico, enquanto o conector LC / SC / FC é usado na outra extremidade do Cabo óptico. O produto é usado principalmente em terminais ou quadros de distribuição de área de equipamento que precisam ser conectados diretamente da área de distribuição de tronco ao equipamento do sistema.

A fibra de setor pré-terminada MPO-LC / SC refere-se ao uso do conector MPO de cabeça única de 12 núcleos ou 24 núcleos em uma extremidade e o conector LC / SC na outra extremidade. O produto é usado principalmente na caixa do módulo de pré-terminação para conectar o jumper entre o cabo óptico de backbone pré-terminado e o equipamento, de modo a torná-lo modular e obter plug and play. Comparado com a soldagem tradicional, melhora muito a conveniência e eficiência do trabalho.

O módulo de transferência MPO é usado principalmente para ramificar o conector MPO de 12 núcleos do terminal de cabo óptico de tronco MPO em um conector convencional de núcleo único ou núcleo duplo. A saída do módulo pode ser conectada diretamente à porta de saída do equipamento do sistema, porta do painel ou terminal do usuário usando um jumper de núcleo único ou núcleo duplo. O recurso do módulo de transferência é que a porta de núcleo único ou núcleo duplo está na extremidade frontal do módulo, o conector simplex SC de 12 portas e o conector duplex LC de 12 portas podem ser selecionados e um ou dois adaptadores são instalados na parte traseira. O módulo é um patch cord que conecta diretamente o painel frontal do módulo ao adaptador traseiro.
