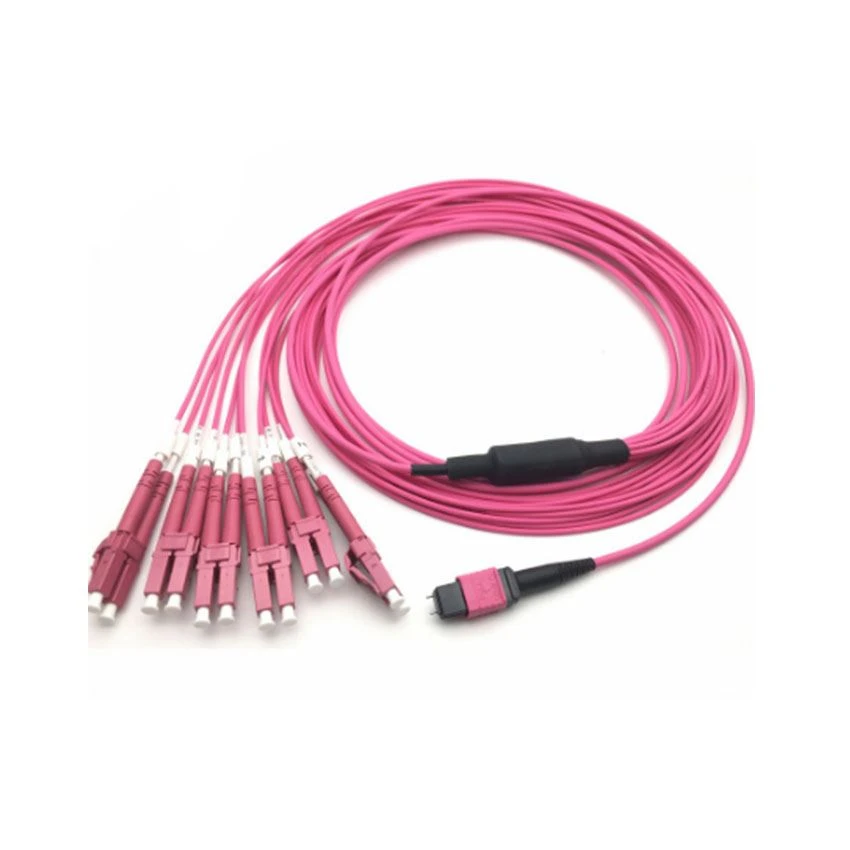

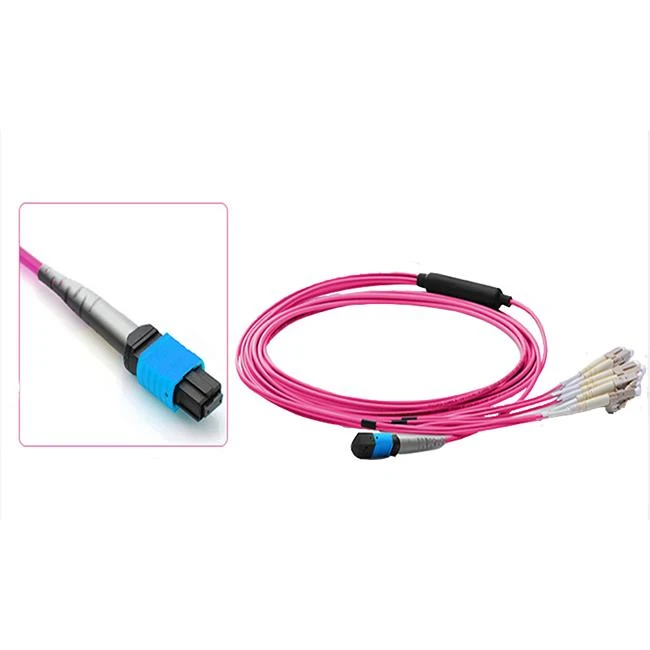

Cabo MPO de 12 núcleos para 6 Duplex LC OM4 MMF

Cabo MPO de 12 núcleos para 6 Duplex LC OM4 MMF usado principalmente para ramificar o conector MPO de 12 núcleos do terminal de cabo óptico de tronco MPO em um conector convencional de núcleo único ou duplo. Um lado é um conector MPO de 12 núcleos e o outro lado são conectores de 12 LC.

É usado em datacenter, transceptor para conexão de transceptor, transmissão de curta distância.

Características:

Baixa perda de inserção, alta perda de retorno

Conector multifibra baseado em MT, 4, 8,12 e 24 terminações e conjuntos de conectores de fibra

Solução econômica para terminação em massa de fibra

Projetado para aplicações SM e MM de baixa perda e perda padrão

Cabo redondo robusto, cabo oval e opções de fita nua disponíveis

Caixas codificadas por cores disponíveis para diferenciar tipo de fibra, tipo de polimento e/ou grau de conector

Bom em repetibilidade e permutabilidade

Disponibilidade:

Cabo de fita e pacote disponível;

Patch cord, conjuntos de cabos pigtail disponíveis.

Loopback MPO disponível

0Conector IL ultrabaixo de 0,35db

Até {{0}}.35db, geralmente menos de 0,15dB em inserções de baixa perda de mm e conectores MPO

Fibra multimodo de alta qualidade

A fibra multimodo de alta qualidade é projetada para suportar pequenas dobras e roteamento desafiador, e sua perda de sinal é muito menor do que a da fibra multimodo tradicional.

Classificação de halogênio zero de fumaça baixa

Quando exposta a altas fontes de calor, a mistura emite uma pequena quantidade de fumaça e é livre de halogênio.

O cabo LSZH foi projetado e testado de acordo com iec-60332-1 e iec-61034.

Raio de curvatura mínimo de 7,5 mm

Nossos cabos são projetados para melhorar o desempenho de curvatura em aplicações de raio reduzido, como ambientes residenciais ou de escritório com pequenos raios de curvatura.

Dados de desempenho ópticoa

A saída do módulo pode ser conectada diretamente à porta de saída do equipamento do sistema, porta do painel ou terminal do usuário usando um jumper de núcleo único ou núcleo duplo. O recurso do módulo de transferência é que a porta de núcleo único ou núcleo duplo está na extremidade frontal do módulo, conector simplex SC de 12 portas e conector duplex LC de 12 portas podem ser selecionados e um ou dois adaptadores são instalados na parte traseira. O módulo é um patch cord que conecta diretamente o painel frontal do módulo ao adaptador traseiro. MPO para LC8 cabo óptico de ramificação principal é usado principalmente para conectar módulo óptico 40gqsfp com módulo óptico 10gsfp, transmitir e receber 4-matriz de canais na extremidade MPO, respectivamente conectar interface óptica do módulo SFP de acordo com a sequência do canal, extremidade LC tem pré -função determinada de canal de fibra, posicionamento com clipe duplex, os usuários só precisam conectar e retirar a conexão facilmente. 8-Correção de fibra óptica core mpo-mpo, usando canais paralelos 4tx e 4rx, atende ao padrão de interface qsfpsr44 * 10gbs e é usado para conexão de transmissão de equipamento de 40Gb (qsfp).

Conector LC de baixa perda de inserção

Plugues cerâmicos importados de alta qualidade são usados ​​para reduzir a perda de transmissão e aumentar a estabilidade da transmissão.

Aplicação da 8-estrutura central

8-Aplicativos de processamento paralelo de juntas principais, usando 12-juntas de núcleo, 4-núcleo oco.

Polaridade da Fibra Óptica:

Um link óptico típico requer duas fibras ópticas para completar todo o processo de transmissão. Por exemplo, o módulo óptico inclui a extremidade receptora e a extremidade transmissora

As extremidades receptora e transmissora devem ser interligadas, e a correspondência da extremidade transmissora (TX) com a extremidade receptora (Rx) em ambas as extremidades de um link de fibra óptica é chamada de polaridade.

Para sistemas de cabeamento de alta densidade pré-terminados, como conexões MPO/MTP, questões de polaridade devem ser abordadas.

Entregar, Despachar e Servir

Excelente serviço pós-venda;

As amostras estão disponíveis para teste;

responda sua pergunta dentro de 24 horas;

Perguntas frequentes

P: É om3 ou OM4

R: É om4.

P: Qual é o tamanho do conduíte necessário para este cabo?

R: Somente para uso interno, você pode fugir, mas deve usar a grade externa.

P: Qual é o comprimento mínimo para tronco MTP/MPO e cabos breakout?

R: O comprimento mínimo é 0,3m .

P: Que tipo de polaridade devo escolher se quiser conectar 2 transceptores pelo cabo tronco?

A: Cabos tipo B de 12 fibras para módulos QSFP28 e cabos tipo A de 24 fibras para módulos CFP.

P: Qual é a diferença entre o conector MTP e MPO?

R: MTP é um tipo de conector MPO de alto desempenho com design inovador múltiplo. Comparado com o conector MPO geral, o conector de fibra óptica MTP foi reforçado nas propriedades ópticas e mecânicas.
