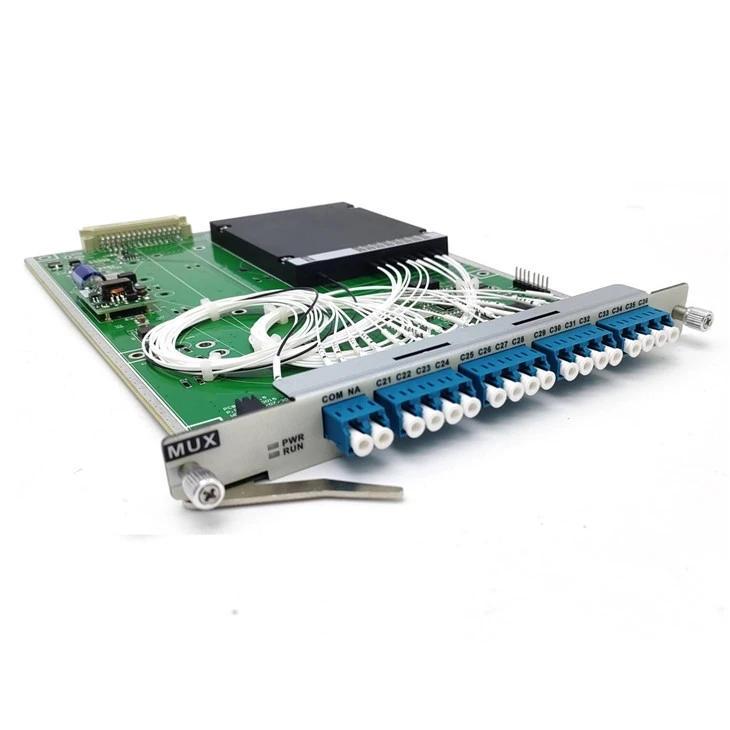

O HT6000-OD/OM16 da HTF é um multiplexador ou demultiplexador DWDM passivo combinado de dezesseis canais e 100 GHz (MUX ou DEMUX). Ele combina canais de grade DWDM ITU padrão de 100 GHz de 21 a 60 e se aplica a chassis 1U, Chassi 2U e chassi 5U, ocupando um slot de serviço.
Função
Sinal óptico DWDM de 16 canais multiplexado em uma fibra
Demultiplexador de sinal óptico de 16 canais para sinais de comprimento de onda único
Destaque
Suporte 4 canais/8 canais/16 canais
Plug and play: não requer configuração
Produto verde: completamente passivo, não precisa de energia nem de refrigeração
Baixa perda de inserção
Perda máxima de inserção de 4 canais menor ou igual a 1,8dB
Perda máxima de inserção de 8 canais Menor ou igual a 3dB
Perda máxima de inserção de 16 canais menor ou igual a 4,5dB
Alta estabilidade
A perda de inserção é estável, independente dos parâmetros da fibra
Boas características, poucas afetadas pela temperatura
Alto isolamento de canal
Isolamento adjacente Maior ou igual a 25dB
Isolamento não adjacente Maior ou igual a 40dB
O HT6000-OD/OM16 é ideal para aumentar a capacidade de fibra entre dois locais sem a necessidade de instalação ou aluguel de fibras adicionais. A solução passiva completa não requer cabeamento de energia nem configuração; é uma verdadeira solução plug and play.
O Mux/Demux permite a separação do equipamento ativo dos componentes de multiplexação de comprimento de onda. Pode ser usado em conjunto com dispositivos ópticos ativos da HTF ou de outros fabricantes compatíveis com DWDM.
Parâmetro de desempenho
|
Paraméter |
Sespecificação |
Ulêndea |
|||
|
Comprimento de onda do canal |
Grade da UIT |
Nm |
|||
|
Espaçamento entre canais |
100 GHz |
Ghz |
|||
|
Canal |
4 |
8 |
16 |
||
|
Banda passante do canal |
> 0.3 |
Nm |
|||
|
Planicidade de perda de inserção |
<0.5 |
Db |
|||
|
Perda de inserção |
<1.8 |
<3.0 |
<4.5 |
||
|
Isolamento de canal |
Adjacente |
25 |
Db |
||
|
Não adjacente |
40 |
Db |
|||
|
Perda Dependente de Polarização |
<0.1 |
Db |
|||
|
Diretividade |
>50 |
Db |
|||
|
Perda de retorno |
>45 |
Dbm |
|||
|
Manuseio de potência máxima |
26 |
hum |
|||
|
Dimensão |
191 ( W ) x 253 ( D ) x 20 ( H ) |
milímetros |
|||
|
Ambiente |
Temperatura de operação |
-10 grau -+60 grau |
grau |
||
|
Temperatura de armazenamento |
-40 grau -+85 grau |
grau |
|||
|
Humidade relativa |
5%~95% sem condensação |
||||
DWDM MUX/DEMUX
|
Modelo |
Ccanal |
Perda I (dB) |
Isolamento (dB) |
Comprimento de onda (nm) |
||
|
MU/DMU |
MU+DMU |
Adjacente |
Não adjacente |
|||
|
HT6000-OM16 |
MUX de 16 canais |
Menor ou igual a 3,5 |
Menor ou igual a 4,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-OD16 |
16 canais DEMUX |
Menor ou igual a 3,5 |
Menor ou igual a 4,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-ODM08 |
8 canais MUX e DEMUX |
Menor ou igual a 3 |
Menor ou igual a 3,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-OM08 |
MUX de 8 canais |
Menor ou igual a 3 |
Menor ou igual a 3,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-OD08 |
8 canais DEMUX |
Menor ou igual a 3 |
Menor ou igual a 3,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-ODM04 |
4 canais MUX e DEMUX |
Menor ou igual a 1,8 |
Menor ou igual a 2,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-OM04 |
MUX de 4 canais |
Menor ou igual a 1,8 |
Menor ou igual a 2,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
|
HT6000-OD04 |
4 canais DEMUX |
Menor ou igual a 1,8 |
Menor ou igual a 2,5 |
25 |
40 |
Banda C de grade ITU de 100 GHz |
