9-quadro WSS dimensional
1) O diagrama esquemático da estrutura interna da placa WSS é mostrado na figura 1, e a placa ocupa 1/2 slot. BA e PA integrados necessários, VOA integrado antes da entrada do PA; OCM, OTDR integrado opcional.
2) A faixa de ganho do BA é de 15 ~ 25dB; o ganho do PA1 cobre pelo menos 15~25dB, e o ganho do PA2 cobre pelo menos 22~35dB. Para os requisitos de desempenho de BA e PA.
3) Para pontos de monitoramento de potência, veja a posição do ícone PD na figura 2 do diagrama de estrutura interna da placa; o valor de calibração de saída de BA é calibrado para a porta LINE OUT; o lado de entrada do PA relata dois valores de potência de entrada.
O valor de calibração de entrada do VOA é calibrado para a porta LINE IN, e o valor de calibração de entrada do EDFA é o valor medido na porta LINE IN menos o valor de atenuação do VOA e a perda de inserção de acoplamento entre o lado receptor do OSC e o caminho óptico principal. A escala de entrada de BA e a escala de saída de PA devem ser determinadas.
4) A placa fornece duas luzes indicadoras, pelo menos três cores: vermelho, amarelo e verde. O indicador STAT é usado para indicar o status de funcionamento da placa, e o indicador LINE é usado para indicar o status da porta óptica da porta correspondente.
1 Diagrama esquemático da estrutura interna da placa WSS 9-dimensional

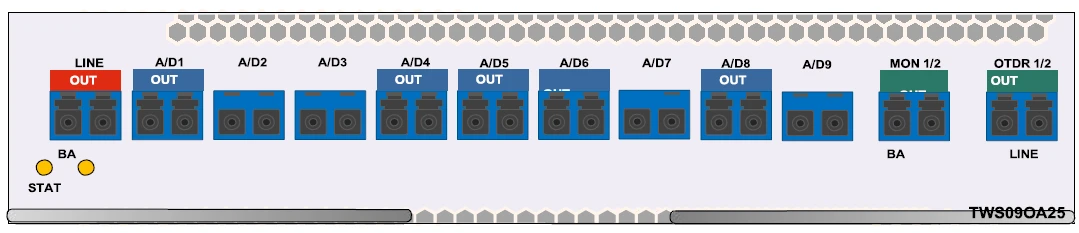

2 9-diagrama dimensional do painel da placa WSS
Nota: A identificação da porta MON 1/2 corresponde à saída BA e PA respectivamente, a identificação da porta OTDR 1/2 corresponde à saída BA e à entrada PA respectivamente.
Especificações do módulo WSS
