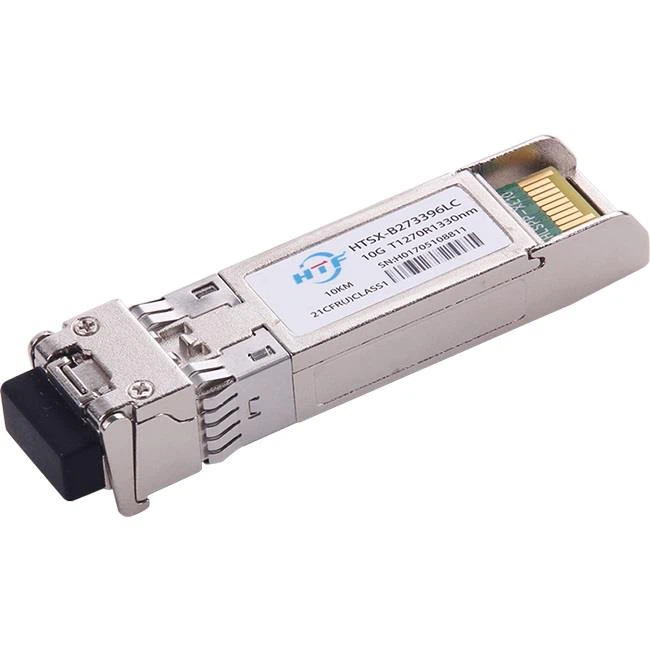

Modo SFP 10g modo único 10Gbs SFP + BIDI 10KM
Descrição geral
Tipo de modelo | BIDI-SFP-10G-LR | Marca | HTFuture |
Encapsulamento | SFP + | Taxa de dados | 11,1 Gb / s |
Comprimento de onda | TX1270nm / RX1330nm TX1330nm / RX1270nm | Alcançar | 10km |
Interface | BIDI LC | LD | DFB |
Tipo de cabo | SMF | Suporte DDM | sim |
Potência Tx | -6 ~ -1dBm | Rx Sens | & lt; -14,4dBm |
Temperatura | 0~70°C (32~158°F) | Qualidade garantida | 3 anos |
Avaliações máximas absolutas
Deve-se observar que a operação em excesso de quaisquer classificações máximas absolutas individuais pode causar danos permanentes a este módulo.
Parâmetro | Símbolo | Min | Máx. | Unidade | Notas |
Temperatura de armazenamento | TS | -40 | 85 | oC | |
Tensão da fonte de alimentação | VCC | -0.5 | 3.6 | V | |
Umidade relativa (sem condensação) | RH | 5 | 95 | % | |
Limiar de Dano | THd | 5 | dBm |
Características
● Taxa de dados de até 11,1 Gb / s
● Laser DFB de 1270 nm e receptor de PIN para HTSX-B273396Lx
● Laser DFB de 1330 nm e receptor PIN para HTSX-B332796Lx
● Transmissão de até 10km em SMF
● Conector óptico BIDI LC
● Fonte de alimentação +3,3V única
● Invólucro de metal, para EMI inferior
Funções de diagnóstico digital
As seguintes características de diagnóstico digital são definidas no ambiente operacional recomendado, a menos que especificado de outra forma. É compatível com SFF8472 Rev10.2 com modo de calibração interna. Para o modo de calibração externa, entre em contato com nossa equipe de vendas.
Parâmetro | Símbolo | Min. | Máx. | Unidade | Notas |
Erro absoluto do monitor de temperatura | DMI_ Temp | -3 | 3 | degC | Acima da temperatura operacional |
Erro absoluto do monitor de tensão de alimentação | DMI _VCC | -0.15 | 0.15 | V | Faixa operacional completa |
Erro absoluto do monitor de energia RX | DMI_RX | -3 | 3 | dB | |
Monitor de corrente de polarização | DMI_ bias | -10% | 10% | mA | |
Erro absoluto do monitor de potência TX | DMI_TX | -3 | 3 | dB |
Dimensões Mecânicas
Perguntas frequentes
1.Pergunta: Devo usar CAT6a ou SFP + para conectar meu escritório à sala do servidor?
Resposta: SFP + é apenas um módulo transceptor de fator de forma pequeno para equipamento de rede, então você pode obter transceptor SFP + para cobre (cat6a) ou fibra óptica. O custo da mão de obra às vezes pode fazer com que valha a pena atualizar para o cabo de fibra óptica e os transceptores são razoavelmente baratos. A fibra não é' t afetada por problemas ambientais como cobre, então você pode amarrá-la perto de equipamentos eletromagnéticos como reatores de luz fluorescente, transformadores, etc. isolado apenas para aquele lado.
Se dinheiro não for um problema, então eu consideraria o uso de cabeamento OM3 e módulos SFP-10G-SR em cada lado. Isso proporciona velocidades de 10 Gbps por até 300 metros.
2. Pergunta: O que são portas Gigabit Ethernet baseadas em SFP e para que são utilizadas?
Um pequeno transceptor pequeno (plugável) conectado à porta SFP de um comutador de rede e conectado a um cabo de fibra óptica Fibre Channel e Gigabit Ethernet (GbE) na outra extremidade. Além do transceptor GBIC, o módulo SFP é denominado" mini-GBIC" devido ao seu pequeno tamanho. Selecionando o módulo SFP apropriado, a mesma porta elétrica no switch pode ser conectada a diferentes tipos (multimodo ou monomodo) e diferentes comprimentos de onda de fibra. Se a fibra for atualizada, substitua o módulo SFP.
