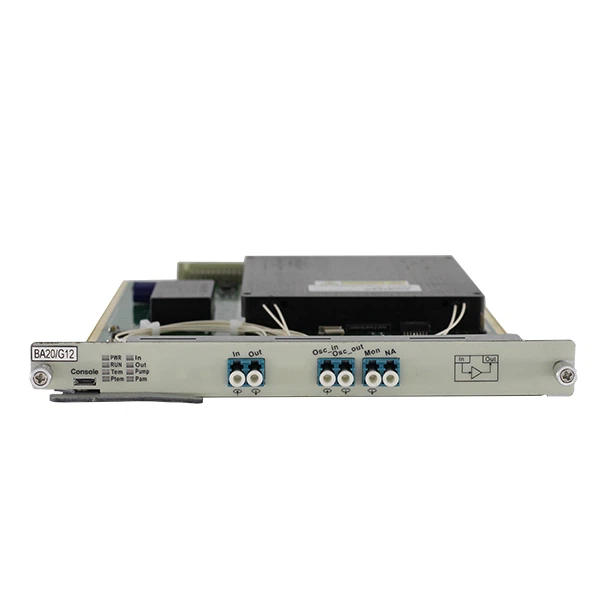

Função
● Amplificação geral do sinal óptico de banda C
● Cobrindo a faixa de comprimento de onda de 1528 ~ 1565 nm
● Sistemas de suporte para alcançar diferentes seções transversais de transmissão de repetidor de rádio
Destaque
● Ampla faixa de comprimento de onda operacional: 1528 nm ~ 1565 nm
● Três aplicações de amplificador óptico de banda C:
Reforço
Em linha
Pré-amplificador
● Figura de baixo ruído: típico: 5dB
● Excelente planicidade de ganho
● Vários modos de operação:
Ganho ajustável AGC
A saída APC é ajustável
Tensão ACC ajustável
● Acesso intermediário para DCM ou OADM
● Canal OSC opcional para gerenciamento remoto
● Porta MON, monitoramento on-line de potência óptica e OSNR
Um amplificador em linha opera no meio de um link óptico. Possui potência de entrada média a baixa, alta potência de saída, alto ganho óptico e baixo ruído. Os amplificadores em linha são projetados para amplificação óptica entre dois nós da rede no link óptico principal.
DWDM significa Multiplexação por Divisão de Comprimento de Onda Denso. É uma tecnologia utilizada em redes de comunicação de fibra óptica para aumentar a capacidade de transmissão de dados em longas distâncias. No DWDM, vários sinais são transmitidos simultaneamente através de um único cabo de fibra óptica usando diferentes comprimentos de onda de luz. Cada sinal recebe um comprimento de onda específico e esses sinais são combinados em um único feixe de luz que é transmitido através do cabo de fibra óptica. Na extremidade receptora, os sinais são separados de volta em seus comprimentos de onda individuais usando um demultiplexador. O DWDM permite o uso eficiente da largura de banda disponível em fibras ópticas e permite a transmissão de grandes quantidades de dados por longas distâncias em altas velocidades. É amplamente utilizado em redes de telecomunicações, incluindo redes backbone de Internet, para atender à crescente demanda por transmissão de dados em alta velocidade.
Especificações
|
Parâmetro |
Mínimo. |
TipoIcal |
Máx.. |
Unidade |
|
|
Comprimento de onda operacional |
1528 |
|
1565 |
Nm |
|
|
Potência de saída |
|
|
22 |
Dbm |
|
|
Ganho |
8 |
|
33 |
Db |
|
|
Potência de entrada |
BA |
-10 |
|
Saída máxima -Ganho |
Dbm |
|
PA/LA |
（Entrada máx.-29） |
|
Saída máxima -Ganho |
||
|
Figura de ruído |
|
5.0 |
|
Db |
|
|
Ganhe planicidade |
|
1.0 |
|
dB |
|
|
Limite de entrada |
-34 |
|
Pode ser ajustado |
Dbm |
|
|
Perda de dependência de polarização |
|
|
0.3 |
Db |
|
|
Ganho de dependência de polarização |
|
|
0.4 |
Db |
|
|
Dispersão do modo de polarização |
|
|
0.5 |
obs: |
|
|
Vazamento de energia da bomba |
|
|
-29 |
Dbm |
|
|
Perda de retorno |
45 |
|
|
Db |
|
|
Tamanho do EDFA |
191 (W) x 253 (D) x 20 (H) |
milímetros |
|||
|
Ambiente |
Temperatura de operação |
-10 grau ~ 60 graus |
grau |
||
|
Temperatura de armazenamento |
-40 grau ~ 80 graus |
grau |
|||
|
Humidade relativa |
5% ~ 95% sem condensação |
|
|||
|
Consumo de energia |
Menor ou igual a 15 |
W |
|||
Módulo Comum
|
Amplificador em linhapurificador |
||||||
|
LA16/G20 |
Amplificador em linha, saída máxima de 16dBm, ganho de 20dB, com OSC |
20dB |
16dBm |
-29dbm |
-4dbm |
5dB |
|
LA16/G20NS |
Amplificador em linha, saída máxima de 16dBm, ganho de 20dB, sem OSC |
20dB |
16dBm |
-29dbm |
-4dbm |
5dB |
|
LA16/G20-8 |
Amplificador em linha de acesso intermediário, saída máxima de 16dBm, ganho de 20dB, com OSC, ganho de acesso médio de 8dB |
20dB |
16dBm |
-29dbm |
-4dbm |
6dB |
|
LA16/G20NS-8 |
Amplificador em linha de acesso intermediário, saída máxima de 16dBm, ganho de 20dB, sem OSC, ganho de acesso médio de 8dB |
20dB |
16dBm |
-29dbm |
-4dbm |
6dB |
|
LA16/G20V |
Pré-amplificador, saída máxima 16dBm, ganho 20dB, com OSC |
20±5dB |
16dBm |
-29dbm |
-4dbm |
5dB |
|
LA16/G20VNS |
Pré-amplificador, saída máxima 16dBm, ganho 20dB, sem OSC |
20±5dB |
16dBm |
-29dbm |
-4dbm |
5dB |
|
LA20/G20 |
Amplificador em linha, saída máxima de 20dBm, ganho de 20dB, com OSC |
20dB |
20dBm |
-29dbm |
0dbm |
5dB |
|
LA20/G20NS |
Amplificador em linha, saída máxima de 20dBm, ganho de 20dB, sem OSC |
20dB |
20dBm |
-29dbm |
0dbm |
5dB |
|
LA20/G20-8 |
Amplificador em linha de acesso intermediário, saída máxima de 20dBm, ganho de 20dB, com OSC, ganho de acesso médio de 8dB |
20dB |
20dBm |
-29dbm |
0dbm |
6dB |
|
LA20/G20NS-8 |
Amplificador em linha de acesso intermediário, saída máxima de 20dBm, ganho de 20dB, sem OSC, ganho de acesso médio de 8dB |
20dB |
20dBm |
-29dbm |
0dbm |
6dB |
|
LA20/G20V |
Pré-amplificador, saída máxima 16dBm, ganho 20dB, com OSC |
20±5dB |
20dBm |
-29dbm |
0dbm |
5dB |
|
LA20/G20VNS |
Pré-amplificador, saída máxima 16dBm, ganho 20dB, sem OSC |
20±5dB |
20dBm |
-29dbm |
0dbm |
5dB |
|
LA16/G25NS |
Amplificador em linha, saída máxima de 16dBm, ganho de 25dB, sem OSC |
25dB |
16dBm |
-29dbm |
-9dbm |
5dB |
|
LA16/G25-8 |
Amplificador em linha de acesso intermediário, saída máxima de 16dBm, ganho de 25dB, com OSC, ganho de acesso médio de 8dB |
25dB |
16dBm |
-29dbm |
-9dbm |
6dB |
|
LA16/G25NS-8 |
Amplificador em linha de acesso intermediário, saída máxima de 16dBm, ganho de 25dB, sem OSC, ganho de acesso médio de 8dB |
25dB |
16dBm |
-29dbm |
-9dbm |
6dB |
|
LA16/G20V |
Pré-amplificador, saída máxima 16dBm, ganho 20dB, com OSC |
20±5dB |
16dBm |
-29dbm |
-4dbm |
5dB |
|
LA16/G20VNS |
Pré-amplificador, saída máxima 16dBm, ganho 20dB, sem OSC |
20±5dB |
16dBm |
-29dbm |
-4dbm |
5dB |
|
LA20/G25 |
Amplificador em linha, saída máxima de 20dBm, ganho de 25dB, com OSC |
25dB |
20dBm |
-29dbm |
-5dbm |
5dB |
|
LA20/G25NS |
Amplificador em linha, saída máxima de 20dBm, ganho de 25dB, sem OSC |
25dB |
20dBm |
-29dbm |
-5dbm |
5dB |
|
LA20/G25-8 |
Amplificador em linha de acesso intermediário, saída máxima de 20dBm, ganho de 25dB, com OSC, ganho de acesso médio de 8dB |
25dB |
20dBm |
-29dbm |
-5dbm |
6dB |
|
LA20/G25NS-8 |
Amplificador em linha de acesso intermediário, saída máxima de 20dBm, ganho de 25dB, sem OSC, ganho de acesso médio de 8dB |
25dB |
20dBm |
-29dbm |
-5dbm |
6dB |
|
LA20/G25V |
Pré-amplificador, saída máxima 16dBm, ganho 25dB, com OSC |
25±5dB |
20dBm |
-29dbm |
-5dbm |
5dB |
|
LA20/G25VNS |
Pré-amplificador, saída máxima 16dBm, ganho 25dB, sem OSC |
25±5dB |
20dBm |
-29dbm |
-5dbm |
5dB |
Plataforma de transmissão inteligente de capacidade ultragrande, chassi da série HT6000
