Descrição

Enviar inquérito

Função

Implementar multiplexação/demultiplexação 4x25G↔100G

Implementar multiplexação/demultiplexação 100G↔4x25G

Destaques do produto

Suporte: 4x25G↔100G/100G↔4x25G

Lado do cliente: módulo 100G QSFP28

Lado da linha: módulo 4xSFP28 DWDM (quatro portas 25G)

Suporta um serviço de 100G demultiplexado em quatro sinais ópticos de comprimento de onda padrão WDM de taxa de 25G

Suporte: 4x10G↔40G/40G↔4x10G

Lado do cliente: módulo 40G QSFP+

Lado da linha: módulo 4xSFP+ DWDM (quatro portas 10G)

Suporta um serviço 40G demultiplexado em quatro sinais ópticos de comprimento de onda padrão WDM de taxa 10G

Teste de loopback de porta de suporte

Função ALS de suporte

Função LFP de suporte

Suporta diagnóstico digital DDM

Suporta DWDM de 40 ondas/80 ondas

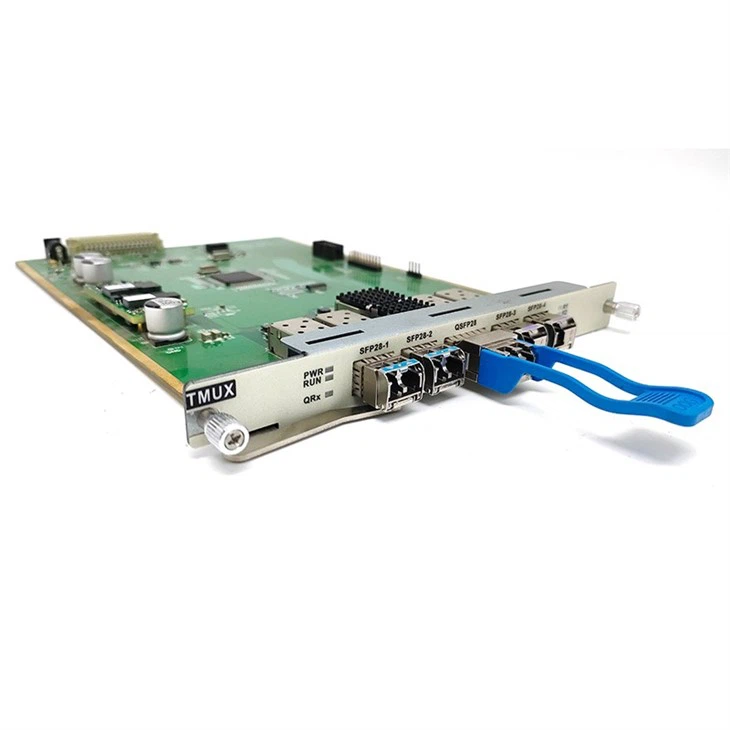

O transponder 40G e 100G incorpora interfaces de acesso baseadas em QSFP28- que podem acomodar vários tipos de QSFP28, por exemplo, modo único multimodo. A porta 4SFP é 4x 10Gbps /4x25G, permitindo opções flexíveis de conectividade entre os muxponders em um sistema WDM, em comparação com o Solução coerente de 100G, a solução 40G e 100G Transponder DWDM reduz significativamente os custos e é a rede de área metropolitana mais econômica e a solução de expansão de big data center. O TMUX8 cabe no chassi da série HT6000 CH04, CH08, CH20.

Especificações

Parâmetro do sistema		Indicador Técnico
Comprimento de onda central		DWDM 1529,5~1565,50nm
Taxa de dados (Gbps)		100Gbps/40Gbps
Interface 100G	Lado do cliente	Módulo 100G QSFP28 ou módulo 40G QSFP+
	Lado da linha	Módulo 4xSFP28 25G DWDM ou 4x módulo SFP+ 10G DWDM
SNM		TELNET, SNMP, WEB
Tamanho		191 (L) x 253 (P) x 20 (A) mm
Ambiente	Temperatura de operação	-10 grau ~ 60 graus
	Temperatura de armazenamento	-40 grau ~ 80 graus
	Humidade relativa	5% ~ 95% sem condensação
Consumo de energia		Menor ou igual a 30W

Informações sobre pedidos

Modelo

Função

Protocolos

Lado do cliente

Lado da linha

HTF6000-Q2FS28

Muxponder duplo multitaxa 40G /100G

1xQSFP28 faz interface com 4xSFP28

40G a 4x10G/4x10G a 40G

QSFP+ 40G

Módulo 4x SFP+ 10G DWDM

100G a 4x25G/4x25G a 100G

QSFP28 100G

Módulo 4x SFP28 25G DWDM

Solução DWDM personalizada

product-1-1

Equipamento HTF DWDM OTN

product-1-1

O chassi da série HT6000 é a base para implantação e gerenciamento de soluções de mídia mista multisserviços HTF

Chassi da série HT6000 opcional
Chassi CH04: 482,5 (L) x 350 (P) x 44,5 (A) mm	Chassi de 1U 19- polegadas	1 slot de gerenciamento de rede	3 slots de serviço universal
Chassi CH08: 482,5 (L) x 350 (P) x 89 (A) mm	Chassi de 2U 19- polegadas	1 slot de gerenciamento de rede	7 slots de serviço universal
Chassi CH20: 482,5 (L) x 350 (P) x 222,5 (A) mm	Chassi de 5U 19- polegadas	1 slot de gerenciamento de rede	19 slots de serviço universal
Consumo de energia: 1U<120W, 2U<200W, 5U<400W
Suporta vários modos de gerenciamento de rede SNMP, Web, CLI
Suporta proteção de redundância de fonte de alimentação dupla, suporte para fonte de alimentação AC: 220V / DC: -48V opcional

Os chassis da série HT6000 suportam mistura de vários serviços:

Transponder 100G	100G OEO	4/8/16/40/48 canais DWDM MUX/DEMUX ou placa OADM
2x100G a 200G Muxponder	25G OEO	4/8/16 Canais CWDM MUX/DEMUX
Muxponder 4x25G a 100G	Transponder 2x10G OCP	Proteção de linha óptica OLP
Transponder 4x10G SFP+	Convergência 8x1,25G Muxponder 10G	Cartão EDFA
