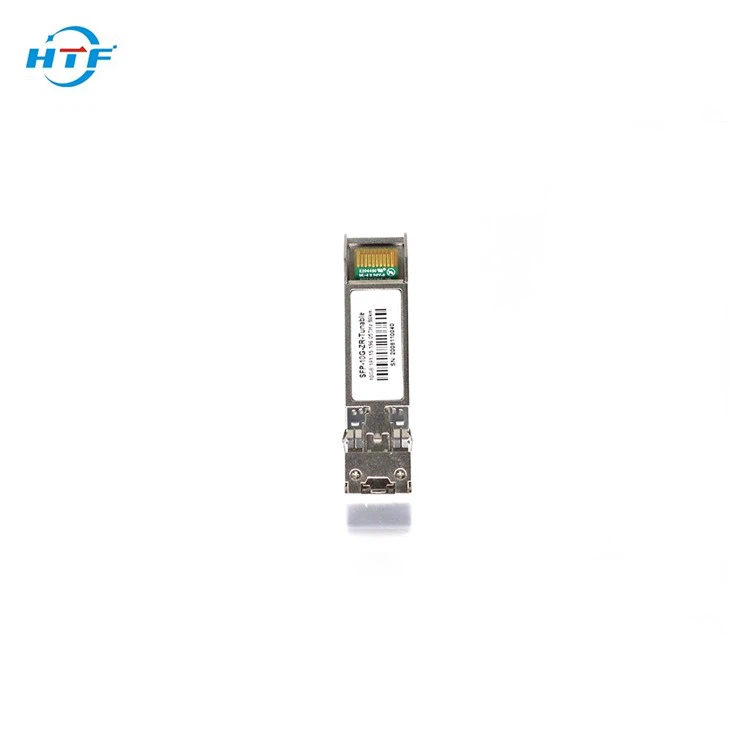

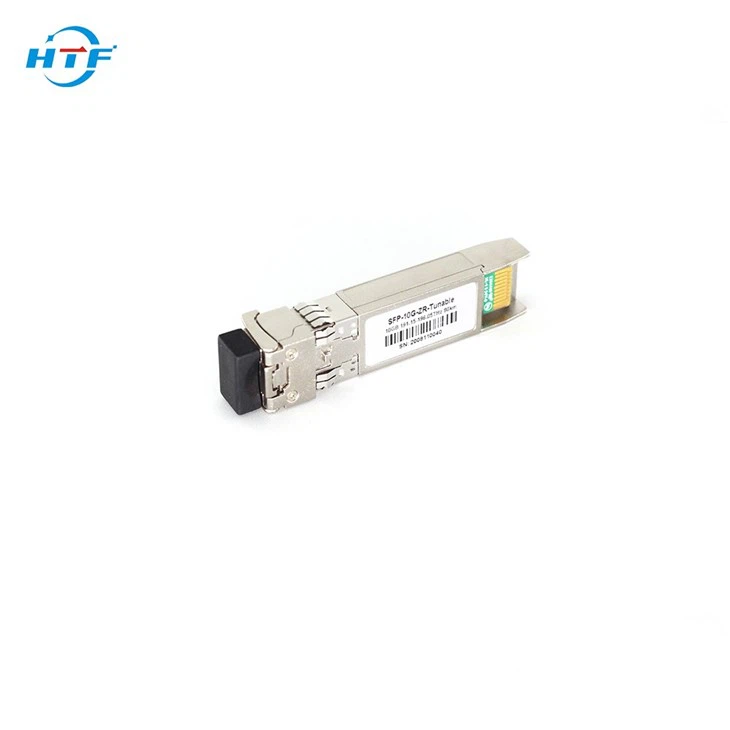

Transceptor DWDM SFP+ 80km ajustável de 10 Gb/s
CARACTERÍSTICAS DO PRODUTO
Suporta taxas de bits de até 11,3 Gb/s
Transmissor sintonizável de banda C completo monoliticamente integrado e receptor APD
Espaçamento de canal ITU de 50 GHz com bloqueio de comprimento de onda integrado
Comprimento máximo do link de 80 km
Gabinete de metal, para menor EMI
2-interface de fio com monitoramento de diagnóstico digital integrado
Pegada SFP+ hot-plug
Especificações compatíveis com SFF-8472 V10.3 e SFF-8690 V1.4
Compatível com SFP+ MSA com conector LC
Dissipação de energia<1.65W
Faixa de temperatura da caixa: -5 graus a 70 graus
FORMULÁRIOS
Ethernet DWDM 10GBASE-ZR/ZW 10G
Fibre Channel de DWDM 80KM 10G
DWDM SONET OC-192&SDH STM-64
DESCRIÇÃO DO PRODUTO
O transceptor sintonizável SFP+ HTF 10 Gb/s é um transceptor de fibra óptica integrado que fornece um link serial de alta velocidade com taxas de sinalização de até 11,3 Gb/s. O módulo está em conformidade com o acordo multifonte plugável de fator de forma pequeno aprimorado de 10 Gigabit （SFP +）-MSA （SFF-8431） e SFF-8432,SFF-8690,SFF 8472. Ele está em conformidade com o ITU -T Padrão G.698.1 com espaçamento de canal de 50 GHz para SONET/SDH, IEEE DWDM 10GBASE-ZR para alcance de 80 km (Ethernet) e DWDM 10GFC para aplicações de alcance de 80 km (Fibre Channel).
O transceptor integra o caminho do receptor e do transmissor em um módulo. O transceptor contém um laser Mach-Zehnder (MZ) integrado e sintonizável em banda C, permitindo a transmissão de dados através de fibra monomodo através de um conector LC padrão da indústria. No lado do receptor, o fluxo de dados de 10 Gbps é recuperado de um amplificador APD/transimpedância e passado para um driver de saída. Este módulo possui uma interface elétrica hot-plug.
HTSX-DT96-80Tabela guia de comprimento de onda
|
|
Canal |
Comprimento de onda (nm) |
Frequência (THZ) |
Canal |
Comprimento de onda (nm) |
Frequência (THZ) |
|
|
1 |
1568.36 |
191.15 |
51 |
1548.11 |
193.65 |
||
|
2 |
1567.95 |
191.20 |
52 |
1547.72 |
193.70 |
||
|
3 |
1567.54 |
191.25 |
53 |
1547.32 |
193.75 |
||
|
4 |
1567.13 |
191.30 |
54 |
1546.92 |
193.80 |
||
|
5 |
1566.72 |
191.35 |
55 |
1546.52 |
193.85 |
||
|
6 |
1566.31 |
191.40 |
56 |
1546.12 |
193.90 |
||
|
7 |
1565.90 |
191.45 |
57 |
1545.72 |
193.95 |
||
|
8 |
1565.50 |
191.50 |
58 |
1545.32 |
194.00 |
||
|
9 |
1565.09 |
191.55 |
59 |
1544.92 |
194.05 |
||
|
10 |
1564.68 |
191.60 |
60 |
1544.53 |
194.10 |
||
|
11 |
1564.27 |
191.65 |
61 |
1544.13 |
194.15 |
||
|
12 |
1563.86 |
191.70 |
62 |
1543.73 |
194.20 |
||
|
13 |
1563.45 |
191.75 |
63 |
1543.33 |
194.25 |
||
|
14 |
1563.05 |
191.80 |
64 |
1542.94 |
194.30 |
||
|
15 |
1562.64 |
191.85 |
65 |
1542.54 |
194.35 |
||
|
16 |
1562.23 |
191.90 |
66 |
1542.14 |
194.40 |
||
|
17 |
1561.83 |
191.95 |
67 |
1541.75 |
194.45 |
||
|
18 |
1561.42 |
192.00 |
68 |
1541.35 |
194.50 |
||
|
19 |
1561.01 |
192.05 |
69 |
1540.95 |
194.55 |
||
|
20 |
1560.61 |
192.10 |
70 |
1540.56 |
194.60 |
||
|
21 |
1560.20 |
192.15 |
71 |
1540.16 |
194.65 |
||
|
22 |
1559.79 |
192.20 |
72 |
1539.77 |
194.70 |
||
|
23 |
1559.39 |
192.25 |
73 |
1539.37 |
194.75 |
||
|
24 |
1558.98 |
192.30 |
74 |
1538.98 |
194.80 |
||
|
25 |
1558.58 |
192.35 |
75 |
1538.58 |
194.85 |
||
|
26 |
1558.17 |
192.40 |
76 |
1538.19 |
194.90 |
||
|
27 |
1557.77 |
192.45 |
77 |
1537.79 |
194.95 |
||
|
28 |
1557.36 |
192.50 |
78 |
1537.40 |
195.00 |
||
|
29 |
1556.96 |
192.55 |
79 |
1537.00 |
195.05 |
||
|
|
|||||||
|
30 |
1556.55 |
192.60 |
80 |
1536.61 |
195.10 |
|
31 |
1556.15 |
192.65 |
81 |
1536.22 |
195.15 |
|
32 |
1555.75 |
192.70 |
82 |
1535.82 |
195.20 |
|
33 |
1555.34 |
192.75 |
83 |
1535.43 |
195.25 |
|
34 |
1554.94 |
192.80 |
84 |
1535.04 |
195.30 |
|
35 |
1554.54 |
192.85 |
85 |
1534.64 |
195.35 |
|
36 |
1554.13 |
192.90 |
86 |
1534.25 |
195.40 |
|
37 |
1553.73 |
192.95 |
87 |
1533.86 |
195.45 |
|
38 |
1553.33 |
193.00 |
88 |
1533.47 |
195.50 |
|
39 |
1552.93 |
193.05 |
89 |
1533.07 |
195.55 |
|
40 |
1552.52 |
193.10 |
90 |
1532.68 |
195.60 |
|
41 |
1552.12 |
193.15 |
91 |
1532.29 |
195.65 |
|
42 |
1551.72 |
193.20 |
92 |
1531.90 |
195.70 |
|
43 |
1551.32 |
193.25 |
93 |
1531.51 |
195.75 |
|
44 |
1550.92 |
193.30 |
94 |
1531.12 |
195.80 |
|
45 |
1550.52 |
193.35 |
95 |
1530.72 |
195.85 |
|
46 |
1550.12 |
193.40 |
96 |
1530.33 |
195.90 |
|
47 |
1549.72 |
193.45 |
97 |
1529.94 |
195.95 |
|
48 |
1549.32 |
193.50 |
98 |
1529.55 |
196.00 |
|
49 |
1548.91 |
193.55 |
99 |
1529.16 |
196.05 |
|
50 |
1548.51 |
193.60 |
|
|
|
Observação:
Quando um módulo ajustável é conectado pela primeira vez, ele irá para um canal padrão,HTSX-DT96-80 o canal padrão é 1568,36nm, compatível com a faixa de canais de 1 a 99
Quando o módulo é desligado e ligado, ele irá automaticamente para o último canal selecionado ou quando Tx_Disable for ativado e reativado, o módulo retornará para o último canal selecionado.
Mais dúvidas consulte e pedidos por favor link comigo.
