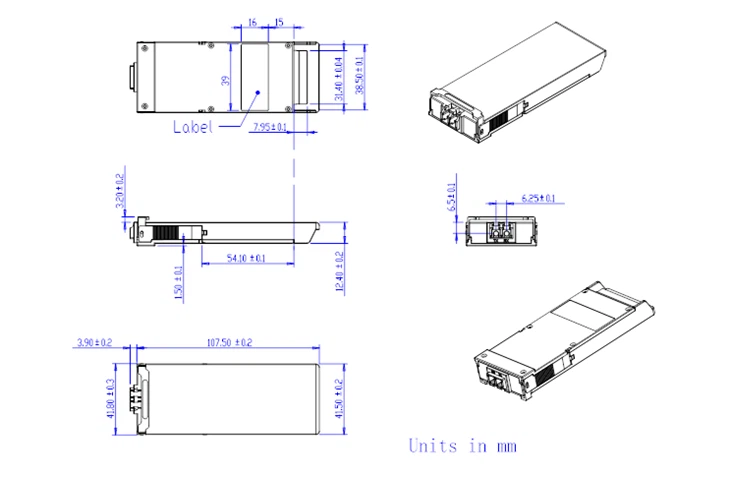

100G CFP2 Active Dwdm

O transceptor óptico HTF'100G CFP2 ER4 integra o caminho do receptor e do transmissor em um módulo. No lado da transmissão, quatro pistas de fluxos de dados seriais são recuperadas, reprogramadas e passadas para quatro drivers de laser. Os drivers de laser controlam quatro EMLs (Lasers modulados por absorção elétrica) com comprimento de onda central de 1296 nm, 1300 nm, 1305 nm e 1309 nm. Os sinais ópticos são multiplexados para uma fibra de modo único por meio de um conector LC padrão da indústria. No lado da recepção, as quatro pistas de fluxos de dados ópticos são opticamente desmultiplexadas pelo desmultiplexador óptico integrado. Cada fluxo de dados é recuperado por um fotodetector APD e um amplificador de transimpedância, reprogramado. Este módulo apresenta uma interface elétrica hot-pluggable, baixo consumo de energia e interface de gerenciamento MDIO.
