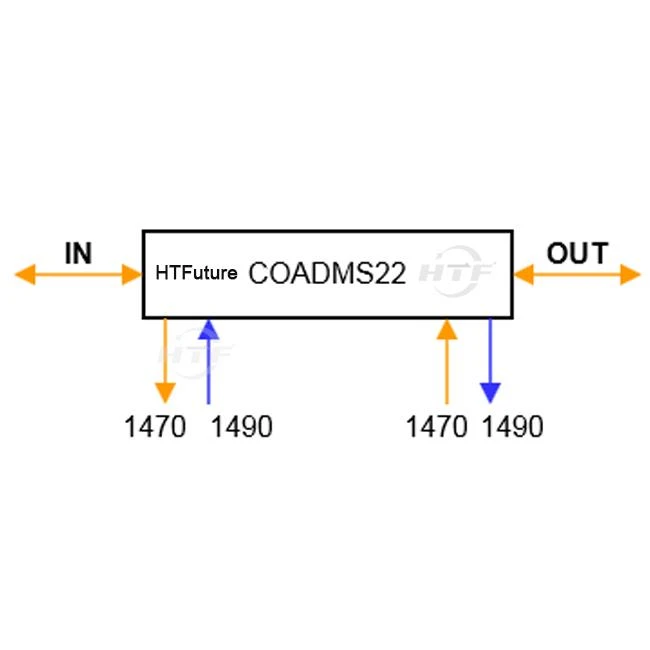

optic telecom Optical Add Drop Single Fiber Double Sided
Características
● Multiplexação ótica de adicionar / soltar (OADM)
● Fator de forma compacta autônomo-1U, fácil de instalar
● OADM passivo adiciona / remove 1/2/4/8 canais em locais remotos
● Baixa perda de inserção para canais CWDM
● lado único (leste ou oeste) e lado duplo (leste e oeste
● Completamente passivo, sem necessidade de energia ou manutenção
● Ideal para estruturas em anel CWDM ou aplicações de cadeia margarida
Formulários
Transmissão CWDM
Redes metropolitanas e de longa distância
Otimização de fibra CWDM ponto a ponto
Otimização linear de adição / remoção de fibra CWDM
Especificações Óticas
Parâmetro | Valor | ||||
Número do canal | 1CH | 2CH | 4CH | 8CH | |
Comprimento de onda do canal | ITU Grid | ||||
Espaçamento de Canal | CWDM (20nm) | ||||
Precisão do comprimento de onda central (nm) | ±6.5 | ||||
Banda de passagem do canal (largura de banda de -0,5dB (nm) | ＞14 | ||||
Perda de inserção (dB) | Em — Drop @ drop | ＜1.2 | ＜1.5 | ＜1.8 | ＜2.4 |
Adicionar --- Fora @ adicionar | ＜1.2 | ＜1.5 | ＜1.8 | ＜2.4 | |
In --- out @ other | ＜1.3 | ＜1.8 | ＜2.0 | ＜2.4 | |
Adicionar / Remover Ondulação de Canal (dB) | & lt; 0,3 | ||||
Isolamento @ Adicionar / Remover Canal | Adjacente | & gt; 30 | |||
Não adjacente | & gt; 45 | ||||
Sensibilidade de Temperatura de Perda de Inserção (dB / ℃) | & lt; 0,005 | ||||
Mudança de temperatura do comprimento de onda (nm / ℃) | & lt; 0,002 | ||||
Perda dependente de polarização (dB) | & lt; 0,1 | ||||
Dispersão do modo de polarização (ps) | & lt; 0,1 | ||||
Diretividade (dB) (entrada para adicionar, saída para descartar) | & gt; 50 | ||||
Perda de retorno (dB) | & gt; 45 | ||||
Manuseio de energia máxima (mW) | 500 | ||||
Lista de Canais
| Canal ITU nº | Comprimento de onda | Canal ITU nº | Comprimento de onda |
27 | 1270nm / 1271nm | 45 | 1450nm / 1451nm |
29 | 1290nm / 1291nm | 47 | 1470nm / 1471nm |
31 | 1310nm / 1311nm | 49 | 1490nm / 1491nm |
33 | 1330nm / 1331nm | 51 | 1510nm / 1511nm |
35 | 1350nm / 1351nm | 53 | 1530nm / 1531nm |
37 | 1370nm / 1371nm | 55 | 1550nm / 1551nm |
39 | 1390nm / 1391nm | 57 | 1570nm / 1571nm |
41 | 1410nm / 1411nm | 59 | 1590nm / 1591nm |
43 | 1430nm / 1431nm | 61 | 1610nm / 1611nm |
Perguntas& Respostas
Q1: Quantos canais de dados podem ser adicionados ou desconectados do tronco de fibra?
A2: Os módulos OADM passivos podem adicionar ou descartar 1, 2, 4, 8 canais de dados em qualquer ponto ao longo do tronco.
Pode obter adição e remoção de dados bidirecionais de 1 ~ 8CH com fibra dupla.
P2: Qual' é o tamanho da embalagem do OADM?
A3: Este OADM pode ser usado como um dispositivo de mesa autônomo ou montado em um espaço de 1 unidade de um 19" rack de dados.
Q3: O que OADM podemos ter?
(1) Fibra única CWDM unilateral, leste ou oeste
(2) OADM de dupla face de fibra única CWDM, leste e oeste
(3) Rack OADM 1U de lado único de fibra dupla, leste ou oeste
(4) Rack CWDM Dual Fibre OADM 1U 19 pol. De dois lados, leste e oeste
