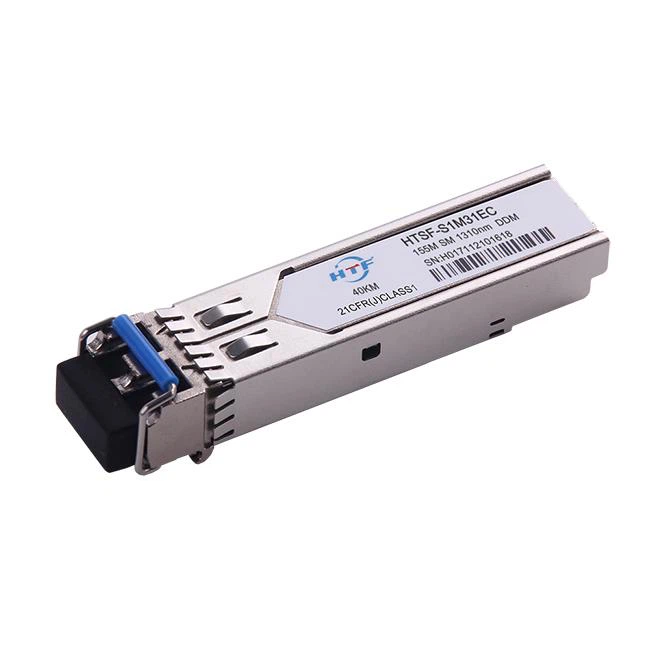

Tipo de modelo | SFP-155M-40km | Marca | HTF |
Encapsulamento | SFP | Taxa de dados | 155Mbs |
Comprimento de onda | 1310nm | Alcance | 40KM |
Interface | LC Duplex | Componentes ópticos | Transmissor a laser FP Detector de foto PIN |
Tipo de cabo | SMF （9 / 125µm） | Suporte DDM | sim |
Potência Tx | -20 ~ -24dBm | Rx Sens | <> |
Faixa de temperatura comercial ( o C) | Comercial: 0 ~ +70 Estendido: -10 ~ +80 Industrial: -40 ~ +85 | Protocolos | SFF-8472 Compatível com MSA; Compatível com MSA |
Recursos
● Área SFP conectável a quente
● Interface óptica conectável do tipo LC / UPC duplex
● dissipação de baixa potência
● Gabinete de metal, para EMI mais baixo
● Compatível com RoHS e sem chumbo
● Suporte à interface de Monitoramento diagnóstico digital
● Fonte de alimentação única + 3.3V
Aplicações
● Mudar para mudar de interface
● Fast Ethernet
● Aplicativos de backplane alternados
● Interface de roteador / servidor
● Outros links ópticos
Descrição geral
A saída óptica pode ser desativada por uma entrada lógica de alto nível TTL de Tx Disable, e o sistema também pode desativar o módulo via I2C. A falha de TX é fornecida para indicar a degradação do laser. A saída de perda de sinal (LOS) é fornecida para indicar a perda de um sinal óptico de entrada do receptor ou o status do link com o parceiro. O sistema também pode obter as informações de LOS (ou Link) / Desativar / Falha por meio do acesso ao registro I2C.
Características ópticas
As seguintes características ópticas são definidas no ambiente operacional recomendado, a menos que especificado de outra forma.
Parâmetro | Símbolo | Min. | Típica | Máx. | Unidade | Notas |
Transmissor | ||||||
Comprimento de onda central | λ C | 1270 | 1310 | 1360 | nm | |
Largura de banda do espectro (RMS) | σ | 3.5 | nm | |||
Potência óptica média | P AVG | -7 | -2 | dBm | 1 1 | |
Taxa de extinção óptica | ER | 8.2 | dB | |||
Transmissor desligado Potência de saída | POff | -45 | dBm | |||
Máscara de olho do transmissor | Em conformidade com G.957 (segurança de laser classe 1) | |||||
Receiver | ||||||
Comprimento de onda central | λ C | 1270 | 1610 | nm | ||
Sensibilidade do receptor (potência média) | Sen. | -32 | dBm | 2 | ||
Potência de saturação de entrada (sobrecarga) | Psat | -10 | dBm | |||
LOS Assert | LOSA | -44 | dB | 3 | ||
Retirada de LOS | LOSD | -33 | dBm | 3 | ||
Histerese LOS | LOSH | 0,5 | 2 | 6 | dBm | |
Notas:
1. Meça no padrão 2 ^ 23-1 NRZ PRBS
2. Medido com fonte de luz 1310nm, ER = 8,2dB; BER = <10 ^="" -12="" @="" prbs="2" ^="" 23-1="">
3. Quando a LOS é declarada, a saída de dados RX +/- é de alto nível (fixa).
Dimensões Mecânicas
Entregar, enviar e servir
Preços de venda competitivos
Garantia: 3 anos de garantia
Excelente serviço pós-venda
As amostras estão disponíveis para teste
Responder sua pergunta dentro de 24 horas
Você pode obter nosso suporte on-line em 24 * 7
Grande capacidade de fabricação e tempo de entrega rápido
Com equipe técnica experiente apoiando
Etiqueta e embalagem personalizadas, serviço ODM e OEM oferecido
100% de novos materiais para produção e 100% de qualidade confiável
Perguntas frequentes
1) Pergunta: Como o SFP e o XFP diferem?
Responda:
XFP é um padrão para os transceptores. Este tipo de transceptor não depende do protocolo. Geralmente, ele opera em comprimentos de onda ópticos correspondentes a 850nm, 1310nm ou 1550nm. Os módulos pertencentes ao XFP podem ser trocados a quente, o que significa que a função de substituir os componentes do sistema do computador pode ser executada sem desligar o sistema. As especificações do XFP foram desenvolvidas pelo XFP Multi Source Agreement Group.
“SFP” significa “Small Form-factor Pluggable”. É mais frequentemente usado para aplicações Fast Ethernet de Ethernet Gigabit. Eles são capazes de suportar velocidades de até 4.25Gbps. Ele faz a interface da placa-mãe do dispositivo de rede (para um switch, roteador, conversor de mídia ou dispositivo similar) a um cabo de rede de fibra óptica ou cobre. É especificado pelo contrato de várias fontes do transceptor SFP.
2) Pergunta: Por que devo confiar em transceptores compatíveis com HTF?
Resposta: Além da vantagem de preço que comparamos com os transceptores de marca, os transceptores compatíveis com HTF também mantêm o mesmo desempenho e confiabilidade. Para satisfazer as necessidades de alto desempenho de nossos clientes, todos os nossos transceptores são testados várias vezes nos principais switches de marcas originais em nosso centro de testes antes de serem enviados.
3) Pergunta: Qual é o seu pedido mínimo?
Resposta: Para alcançar a satisfação dos clientes, aceitamos a ordem da amostra, mesmo uma peça.
4, pergunta: qual é o seu tempo de espera para amostragem?
Resposta: é cerca de 1-3 dias úteis após o pagamento recebido.
