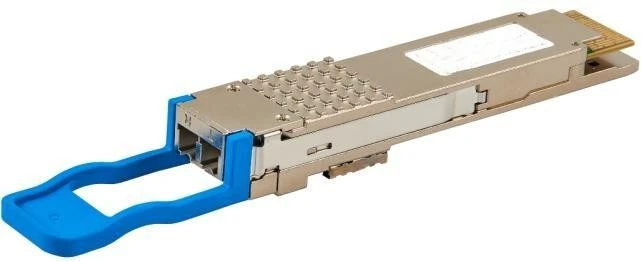

400G QSFP56-DD Transceptor
Taxa de dados de até 53,125 Gbps por canal por
modulação PAM4
Suporta interface elétrica 400GAUI-8
Matriz VCSEL de 850nm integrada e matriz PD
Único receptáculo de conector MPO16 óptico
interface compatível
Função DDM implementada
Fator de forma QSFP-DD hot-pluggable
Consumo máximo de energia 8W
Fonte de alimentação única mais 3,3 V
Alcance até 70m em MMF (OM3)
Alcance até 100m em MMF (OM4)
Compatível com ROHS2.0
|
Almofada |
lógica |
S nbol |
Descrição |
Plugue Sequeηceq |
Notas |
|
||
|
1 |
|
GND |
Chão |
Libra |
1 |
|
||
|
2 |
CML |
Tx2n |
Dados Invertidos do Transmissor que coloquei |
3B |
|
|
||
|
3 |
CML-I |
Tx2p |
Entrada de Dados Não Invertidos do Transmissor |
3B |
|
|
||
|
4 |
|
GND |
Chão |
Libra |
1 |
|
||
|
5 |
CML-I |
Tx4n |
Entrada de Dados Invertidos do Transmissor |
3B |
|
|
||
|
6 |
CML-I |
Tx4p |
Entrada de Dados Não Invertidos do Transmissor |
3B |
|
|
||
|
7 |
|
GND |
Chão |
Libra |
1 |
|
||
|
8 |
LVTTL-I |
ModSelL |
Seleção de módulo |
3B |
|
|
||
|
9 |
LVTTL-I |
ReiniciarL |
Modulo Reset |
3B |
|
|
||
|
10 |
|
VccRx |
mais 3,3 V Fonte de alimentação Receptor |
2B |
2 |
|
||
|
11 |
LVCMOS - 0 |
SCL |
2 -relógio de interface serial de fio |
3B |
|
|
||
|
12 |
LVCMOS - O |
SDA |
2 -dados da interface serial do fio |
3B |
|
|
||
|
13 |
|
GND |
Chão |
Libra |
1 |
|
||
|
14 |
CML-0 |
Rx3p |
Saída de Dados Não Invertida do Receptor |
3B |
|
|
||
|
15 |
CML-0 |
Rx3n |
Saída de dados invertida do receptor |
3B |
|
|
||
|
16 |
|
GND |
Chão |
Libra |
1 |
|
||
|
17 |
CML-0 |
Rxlp |
Saída de dados não invertida do receptor |
3B |
|
|
||
|
18 |
CML-0 |
Rxln |
Saída de dados invertida do receptor |
3B |
|
|
||
|
19 |
|
GND |
Chão |
1B |
1 |
|
||
|
20 |
|
GND |
Chão |
1B |
1 |
|
||
|
21 |
CML-0 |
Rx2n |
Saída de dados invertida do receptor |
3B |
|
|
||
|
22 |
CML-0 |
Rx2p |
Saída de dados não invertidos do receptor |
3B |
|
|
||
|
23 |
|
GND |
Chão |
Libra |
1 |
|
||
|
24 |
CML-0 |
Rx4n |
Saída de dados invertida do receptor |
3B |
|
|
||
|
25 |
CML-0 |
Rx4p |
Saída de dados não invertida do receptor. |
3B |
|
|
||
|
26 |
|
GND |
Chão |
Libra |
1 |
|
||
|
27 |
LVTTL -0 |
Mod PrsL |
Módulo presente |
3B |
|
|
||
|
28 |
LVTTL-0 |
Intl |
Interromper |
3B |
|
|
||
|
29 |
|
VccTx |
mais 3 . Transmissor de fonte de alimentação 3V |
2B |
2 |
|
||
|
30 |
|
Vccl |
mais 3 .3V Fonte de alimentação |
2B |
2 |
|
||
|
31 |
LVTTL-I |
Modo LP |
Modo de baixo consumo; |
3B |
|
|
||
|
32 |
|
GND |
Chão |
1B |
1 |
|
||
|
33 |
CML-I |
Tx3p |
Entrada de Dados Não Invertidos do Transmissor |
3B |
|
|
||
|
34 |
CML-I |
Tx3n |
Entrada de Dados Invertidos do Transmissor |
3B |
|
|
||
|
35 |
|
GND |
Chão |
Libra |
1 |
|
||
|
36 |
CML-I |
Txlp |
Tran sm tter Entrada de Dados Não Invertidos |
3B |
|
|
||
|
37 |
CML-I |
Txln |
Dados Invertidos do Transmissor que coloquei |
3B |
|
|
||
|
38 |
|
GND |
Chão |
Libra |
1 |
|
||
|
|
39 |
|
GND |
Gr und |
LA |
1 |
||
|
|
40 |
CML-I |
Tx6n |
Entrada de Dados Invertidos do Transmissor |
3A |
|
||
|
|
41 |
CML-I |
Tx6p |
Entrada de Dados Não Invertidos do Transmissor |
3A |
|
||
|
|
42 |
|
GND |
Chão |
LA |
1 |
||
|
|
43 |
CML-I |
Tx8n |
Entrada de Dados Invertidos do Transmissor |
3A |
|
||
|
|
44 |
CML-I |
Tx8p |
Entrada de dados não invertidos do transmissor |
3A |
|
||
|
|
45 |
|
GND |
Chão |
LA |
1 |
||
|
|
46 |
|
Reservado |
Para uso futuro |
3A |
3 |
||
|
|
47 |
|
VSL |
Específico do fornecedor devido 1 |
3A |
3 |
||
|
|
48 |
|
VccRxl |
Fonte de alimentação de 3,3 V |
2A |
2 |
||
|
|
49 |
|
VS2 |
Módulo específico do fornecedor 2 |
3A |
3 |
||
|
|
50 |
|
VS3 |
Módulo específico do fornecedor 3 |
3A |
3 |
||
|
|
51 |
|
GND |
Chão |
LA |
1 |
||
|
|
52 |
CML-0 |
Rx7p |
Rece ver Saída de Dados Não Invertidos |
3A |
|
||
|
|
53 |
CML-0 |
Rx7n |
Saída de dados invertida do receptor |
3A |
|
||
|
|
54 |
|
GND |
Chão |
LA |
1 |
||
|
|
55 |
CML-0 |
Rx5p |
Saída de dados não invertida do receptor |
3A |
|
||
|
|
56 |
CML-0 |
Rx5n |
Saída de dados invertida do receptor |
3A |
|
||
|
|
57 |
|
GND |
Gr und |
LA |
1 |
||
|
|
58 |
|
GND |
Gr und |
LA |
1 |
||
|
|
59 |
CML-0 |
Rx6n |
Saída de dados invertida do receptor |
3A |
|
||
|
|
60 |
CML-0 |
Rx6p |
Saída de dados não invertida do receptor |
3A |
|
||
|
|
61 |
|
GND |
Chão |
LA |
1 |
||
|
|
62 |
CML-0 |
Rx8n |
Saída de dados invertida do receptor |
3A |
|
||
|
|
63 |
CML 0 |
Rx8p |
Saída de dados não invertida do receptor |
3A |
|
||
|
|
64 |
|
GND |
Chão |
LA |
1 |
||
|
|
65 |
|
NC |
Sem conexão |
3A |
3 |
||
|
|
66 |
|
Reservado |
Para uso futuro |
3A |
3 |
||
|
|
67 |
|
VccTxl |
Fonte de alimentação de 3,3 V |
2A |
2 |
||
|
|
68 |
|
vcc2 |
Fonte de alimentação de 3,3 V |
2A |
2 |
||
|
|
69 |
LVTTL-I |
Epps |
Referência do protocolo de tempo de precisão (PTP) entrada do relógio |
3A |
3 |
||
|
|
70 |
|
GND |
Chão |
LA |
1 |
||
|
|
71 |
CML-I |
Tx7p |
Entrada de Dados Não Invertidos do Transmissor |
3A |
|
||
|
|
72 |
CML-I |
Tx7n |
Entrada de Dados Invertidos do Transmissor |
3A |
|
||
|
|
73 |
|
GND |
Gr und |
LA |
1 |
||
|
|
74 |
CML-I |
Tx5p |
Entrada de dados não invertidos do transmissor |
3A |
|
||
|
|
75 |
CML-I |
Tx5n |
Entrada de Dados Invertidos do Transmissor |
3A |
|
||
|
|
76 |
|
GND |
Chão |
LA |
1 |
||
|
|
Nota 1: QSFP-DD usa terra comum (GND) para todos os sinais e alimentação (alimentação). Todos são comuns dentro do módulo QSFP-DD e todas as tensões do módulo são referenciadas a este potencial, salvo indicação em contrário. Conecte-os diretamente ao plano de aterramento comum do sinal da placa host. Nota 2: VccRx , VccRxl, Vccl, Vcc2, VccTx e VccTxl devem ser aplicados simultaneamente . Os requisitos definidos para o lado do host do Host Card Edge Connect r estão listados na Tabela 7. VccRx, VccRxl, Vccl, Vcc2, VccTx e VccTxl podem ser conectados internamente dentro do módulo em qualquer combinação. Cada conector Vcc pi s é classificado para uma corrente máxima de 1000 mA . Nota 3: Todos os pinos Vend r Specific , Reserved , N Connect e ePPS (se não forem usados) podem ser terminados com 50 Ohms para o terra no h st. O pad 65 (sem conexão) deve ser deixado desconectado dentro do módulo. Almofadas específicas e reservadas do Vend r devem ter uma impedância para GND maior que 10 kOhms e menor que 100 pF . Nota 4: Plug Sequence especifica a sequência de acoplamento do conector do host e módulo. A sequência é 1A, 2A, 3A, 1B, 2B, 3B. (ver Figura 2 fr pad l catiões) a sequência de contato A fará e, em seguida, interromperá o contato com pads QSFP-DD adicionais. Seqüência lA,Libra vai então ocorrer simultaneamente , seguido por 2A,2B, seguido por 3A,3B . |
|||||||
