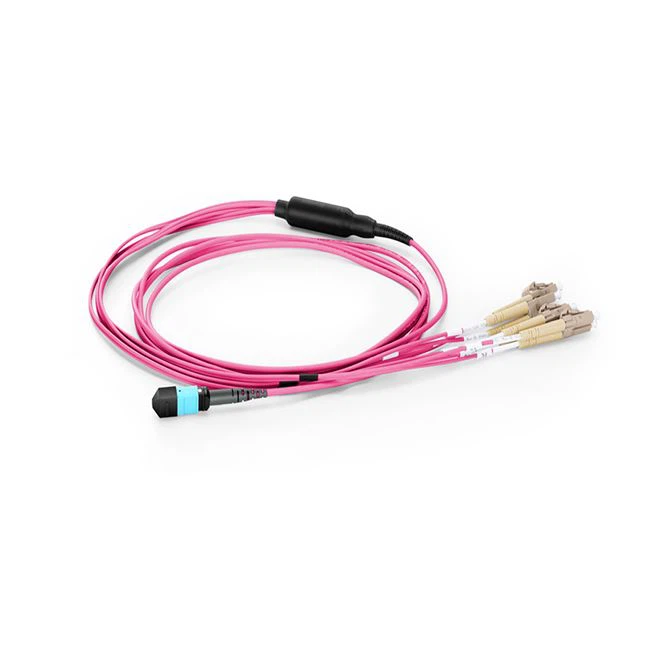

Cabo de remendo MTP-12 jumper MMF Cabo de fuga
O cabo de fuga MTP é usado para agilizar o cabeamento de rede em data centers de alta densidade, normalmente projetado para servidor blade, MTP, painéis de patches e conexões de switch para facilitar movimentos, adicionações e alterações, ideais para ambientes onde desempenho, flexibilidade e escalabilidade são críticos.
Bend Insensitive Fiber--- 7,5 mm de raio mínimo de curva, permitindo um roteamento de cabo mais apertado sem impactar o desempenho do sistema.
Devido aos seus muitos núcleos, design compacto e tamanho pequeno, ele pode ser usado em muitos ambientes DC existentes, como switch, painel de rack e placa de distribuição principal.
As principais vantagens do jumper de ramificação MPO /MTP-LC são as seguintes:
1. O jumper de ramificação MPO / MTP fornece um método limpo e de alta densidade para obter a replicação da porta do switch de alta densidade, o que pode reduzir o risco de danos ou erros na porta.
2. O jumper de galho ocupa menos espaço no gabinete e tem melhor gerenciamento vertical do que o jumper tradicional. Por exemplo, o ramo em uma extremidade do jumper de 12 núcleos é muito menor do que o jumper com o mesmo número de núcleos.
3. Reduzir os transtornos causados pelo congestionamento do cabo ao gerenciamento da LAN e do centro de rede de armazenamento; aumentar o fluxo de ar de resfriamento para facilitar a movimentação / adicionar / alterar cabos ou equipamentos.
4. Os jumpers de ramificação fornecem ramos LC entrelaçados que podem ser usados para combinar com as portas de rede de dispositivos eletrônicos, incluindo a personalização de engenharia, para fornecer integração perfeita entre a infraestrutura de cabeamento e dispositivos eletrônicos.
MTP é um sistema de linha de fibra óptica integrada de alta densidade, que é amplamente utilizado nos seguintes três aspectos:
Ambiente de data center de alta densidade
FTTB
Conector interno de equipamentos de fibra óptica
Qual o comprimento do ramo LC deve usar o jumper de ramificação MTP-LC?
O comprimento ideal do ramo LC dependerá dos seguintes fatores: modelo de quadro, tipo de lâmina, número de portas da lâmina, direção da porta e roteamento. Os tipos escalonados 1, 2, 3 e 5m são precisamente projetados para combinar com o layout das portas do switch em diferentes fabricantes.
Como realizar a conversão de 40g para 10g?
1. QSFP + para SFP + esquema de cabeamento
Atualmente, existem vários esquemas de conexão para realizar QSFP + para SFP +:
QSFP + a 4 * Esquema de conexão direta de cabo SFP + DAC / AOC
Se você escolher QSFP + a 4 * Cabo de cobre de cobre SFP + DAC de alta velocidade ou QSFP + a 4 * Cabo óptico ativo SFP + AOC, o modo de conexão é o mesmo, pois o design e o uso de DAC e AOC são semelhantes. Uma extremidade do cabo direto DAC e AOC é um conector QSFP + de 40g e a outra extremidade são quatro conectores Independentes 10g SFP + . O conector QSFP + pode ser conectado diretamente à porta QSFP + do switch. Tem quatro canais paralelos bidireis, e cada canal pode funcionar a até 10Gbps. Como o cabo de alta velocidade DAC usa transmissão média de cobre, o cabo óptico ativo AOC usa transmissão de fibra óptica, portanto, eles suportam diferentes distâncias de transmissão, geralmente a distância de transmissão de cabo de alta velocidade do núcleo de cobre DAC é curta, o que é a diferença mais óbvia entre os dois.
Na conexão dividida de 40g a 10g, você pode usar o cabo de conexão 40g QSFP + a 4 * SFP + para conectar o switch diretamente, sem comprar módulos ópticos adicionais, para ajudá-lo a economizar custos de rede e simplificar o processo de conexão. No entanto, a distância de transmissão deste modo de conexão é limitada (DAC ≤ 10m, AOC ≤ 100m), de modo que o cabo óptico de conexão direta DAC ou AOC é mais adequado para a conexão dentro do gabinete da máquina ou dois gabinetes adjacentes.
2. 40g QSFP + a 4 * cabo óptico ativo do ramo LC duplex AOC
40g QSFP + a 4 * LC duplex duplex ramal ativo cabo óptico é um tipo especial de cabo óptico ativo AOC. Uma extremidade é o conector QSFP + e a outra extremidade são quatro jumpers lc duplex independentes. Se você planeja usar o cabo óptico ativo do ramo para realizar a aplicação de 40g a 10g, você precisa combinar com quatro módulos ópticos SFP +, ou seja, a interface QSFP + de QSFP + a 4 * cabo óptico ativo LC duplex pode ser inserido diretamente na porta de 40g do dispositivo, e a interface LC deve ser inserida no módulo óptico SFP + correspondente no dispositivo. Como a maioria dos dispositivos é compatível com a interface LC, este modo de conexão pode atender às necessidades da maioria dos usuários.
3. MTP-4 * Jumper de fibra óptica do ramo LC
Uma extremidade do jumper de ramificação MTP-4 * LC é uma interface MTP de 8 núcleos, que é usada para conectar módulos ópticos QSFP + 40g. A outra extremidade são 4 jumpers duplex LC, que são respectivamente conectados com módulos ópticos SFP + 4 10g. Cada linha transmite dados a uma taxa de 10Gbps para completar a transmissão de 40g a 10g. Este esquema de conexão é adequado para ambiente de rede de alta densidade de 40g. Em comparação com a distância de transmissão do cabo direto DAC ou AOC, o jumper de ramificação MTP-4 * LC pode suportar a transmissão de dados de longa distância. Como a maioria dos dispositivos é compatível com a interface LC, o esquema de conexão de jumper de ramificação MTP-4 * LC pode fornecer aos usuários um esquema de fiação mais flexível.
