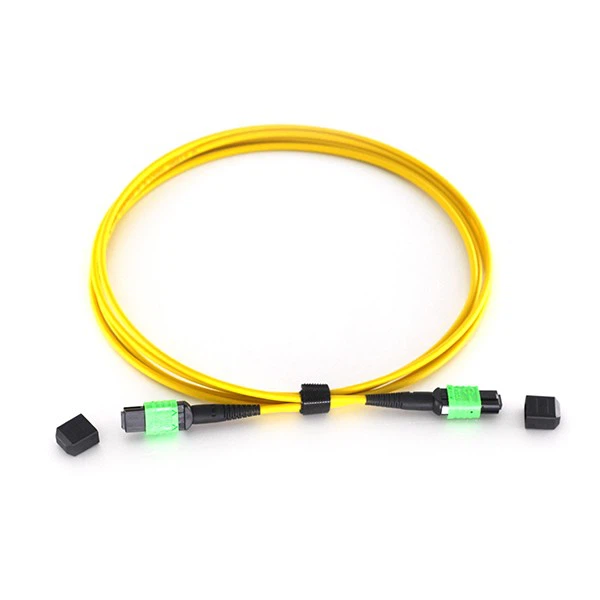

Cabo Tronco de 12 núcleos Tipo B LSZH Amarelo MPO Fibra Patch Cord
1m (3 pés) MPO Fêmea para MPO Fêmea
12 Fibras OS2 9/125 Cabo Tronco de Modo Único,
Tipo B, Elite, LSZH, Amarelo
O novo cabo óptico do data center adota a estrutura especial de diâmetro externo circular e pequeno, realizando menor raio de curvatura do cabo óptico tronco, o que torna o armazenamento e a colocação conveniente e rápido.
O cabo de tronco MPO, uma alternativa econômica para a terminação de campo demorada, é projetado para patching de fibra de alta densidade em data centers que precisam de economia de espaço e reduzem os problemas de gerenciamento de cabos
{{0}}.35dB IL; Conector MPO Fêmea para MPO Fêmea; Cabo LSZH de 3,0 mm projetado para 40G LR4 PSM, 40G QSFP mais conexão direta de óptica PLR4 e data center de alta densidade.
O cabo Patch/trunk MPO-MPO 12F foi projetado para conexões diretas ópticas 40G QSFP mais SR4, 40G QSFP mais CSR4 e 100G QSFP28 SR4 e centro de dados de alta densidade.
O cabo patch/tronco 24F MPO-MPO foi projetado para solução de interconexão 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e centro de dados de alta densidade.
Características
● Conector US Conec MTP®, conector premium Senko MPO Plus
● Graus de fibra OS2, OM3, OM4 (OM1 e OM2 disponíveis)
● Conector MTP/MPO de baixa perda {{0}.35dB Elite, bem como versões padrão de 0.6/0.75dB
● Encerrado e testado na fábrica
● Permitir migração fácil de 10 GbE para 40 GbE ou 100 GbE
● Olhais de puxar são fornecidos como uma opção para proteger as extremidades da fibra durante a instalação
● Baixa perda de inserção, alta perda de retorno
● Conector multifibra baseado em MT, terminações e conjuntos de conectores de 4,8,12 e 24 fibras
● Solução econômica para terminação em massa de fibra
● Projetado para aplicações SM e MM de baixa perda e perda padrão
● Cabo redondo resistente, cabo oval e opções de fita nua disponíveis
● Invólucros codificados por cores disponíveis para diferenciar tipo de fibra, tipo de polimento e/ou grau de conector
● Bom em repetibilidade e permutabilidade
Disponível em três tipos de polaridade:
Tipo A (Direto)
Tipo-B (cruzado, invertido)
Tipo-C (par cruzado, rollover)
Especificações
Parâmetros | Unidade | valores |
Modo Fibra | - | OS2 9/125μm SM |
Tipo polonês | - | APC para APC |
Perda de inserção | dB | {{0}}.35dB máx. (0,15dB típico) |
Atenuação em 1310nm | dB/km | Menor ou igual a 0.32 |
Jaqueta OD | milímetros | 3.0 |
Carga de tração de instalação | N | 100 |
Temperatura de operação | grau | -10 ~ mais 70 |
Comprimento de onda | nm | 1310/1550 |
Raio mínimo de curvatura | milímetros | 10 |
Perda de retorno | dB | Maior ou igual a 60 |
Atenuação em 1550nm | dB/km | Menor ou igual a 0.18 |
Revestimento de cabo | - | LSZH |
Carga de tração de longo prazo | N | 50 |
Temperatura de armazenamento | grau | -40 ~ mais 85 |
Materiais de proteção ambiental de alta qualidade
Usando o maior cabo à prova de fogo, resistência a altas temperaturas, baixa fumaça durante a combustão tem um papel altamente de proteção ambiental.
número de fibra | Apartamento 24 | 36 & 48 &72 | 72 | 96 | 144 |
Diâmetro da subunidade (mm) | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 |
Diâmetro do cabo (mm) | (4.2±0.3)x(7.6±0.4) | 9.0±0.3 | 11.2±0.3 | 13.5±0.3 | 17.5±0.3 |
Peso do cabo (kg/km) | (LSZH 52)/ (PVC 44) | (LSZH 93) /(PVC 86) | (LSZH106)/ (PVC 96) | (LSZH146)/ (PVC 135) | (LSZH260)/ (PVC 224) |
Max.loading(IEC794-1) Instalação/Operação | 200/80 | 1000N/300N | |||
Classificação de temperatura Operação e armazenamento | -20 graus ~70 graus | ||||
Método de moagem
Recursos de modo único
O jumper de fibra óptica MPO pode ser dividido em tipo de transição e tipo sem transição. Existem vários tipos de jumper MPO, incluindo jumper fita MPO e jumper MPO pacote. O jumper Po espalhado por ramificações (circulares ou quadradas) geralmente pode transferir 2-24 núcleos 0.9 ou 2.0 ramificações de cabo óptico. O tipo de conector é especificado pelo cliente. FC, LC, SC, ST e outros tipos podem ser selecionados. O comprimento total ou o comprimento da ramificação do jumper MPO e outros requisitos podem ser selecionados. Cabe ao cliente escolher. Todos os tipos de produtos de jumper MPO na forma de jumper de fibra óptica MPO, jumper de transferência MPO, tipo MTP, jumper MTP 10 Gigabit, jumper multimodo 10 Gigabit, MPO com jumper ramificado e outras formas de produtos de jumper MPO atendem aos requisitos da telcordia -gr-326, padrões IEC e ROHS.

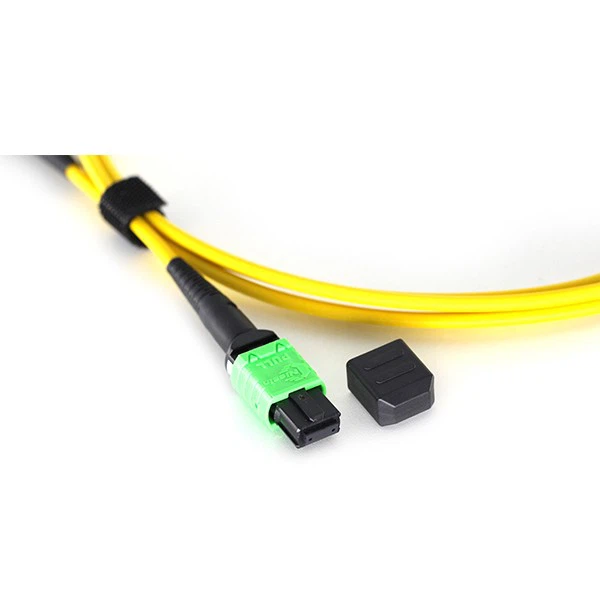

Projeto da tampa contra poeira
O design fechado da tampa contra poeira pode proteger o conector de fibra óptica contra poluição e danos e garantir a transmissão normal dos sinais de rede.
Suporta conexão de rede 40G/100G com alta densidade e precisão. Economize espaço na fiação e melhore a manutenção da rede
Os conectores de fibra óptica são usados para unir fibras ópticas onde é necessária uma capacidade de conexão/desconexão. Devido aos procedimentos de polimento e ajuste que podem ser incorporados à fabricação de conectores ópticos, os conectores geralmente são montados em fibra óptica nas instalações de fabricação de um fornecedor. No entanto, as operações de montagem e polimento envolvidas podem ser executadas no campo, por exemplo, para terminar longas tiragens em um patch panel.
Conectores de fibra ótica são usados em centrais telefônicas, para fiação nas instalações do cliente e em aplicações de instalações externas para conectar equipamentos e cabos ou para cabos de conexão cruzada.
