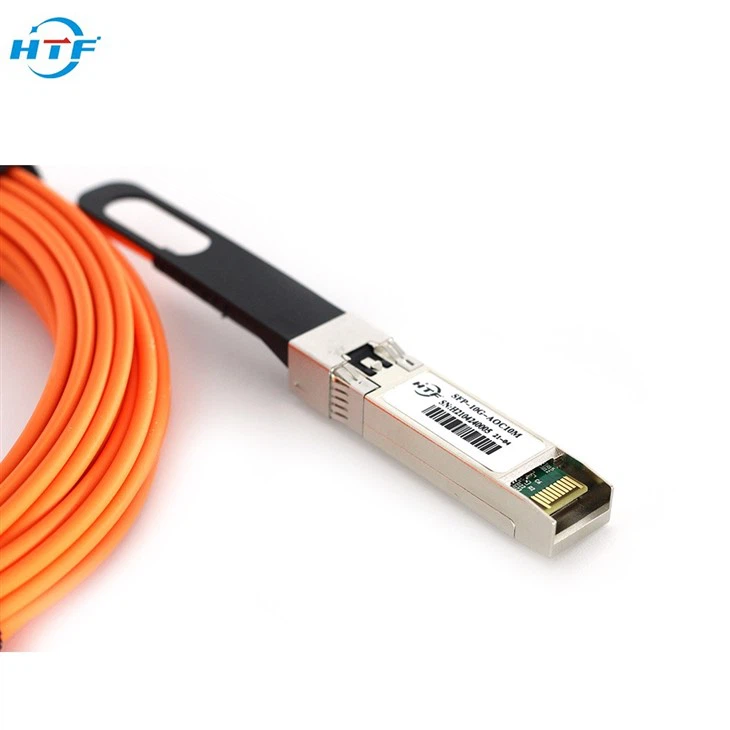

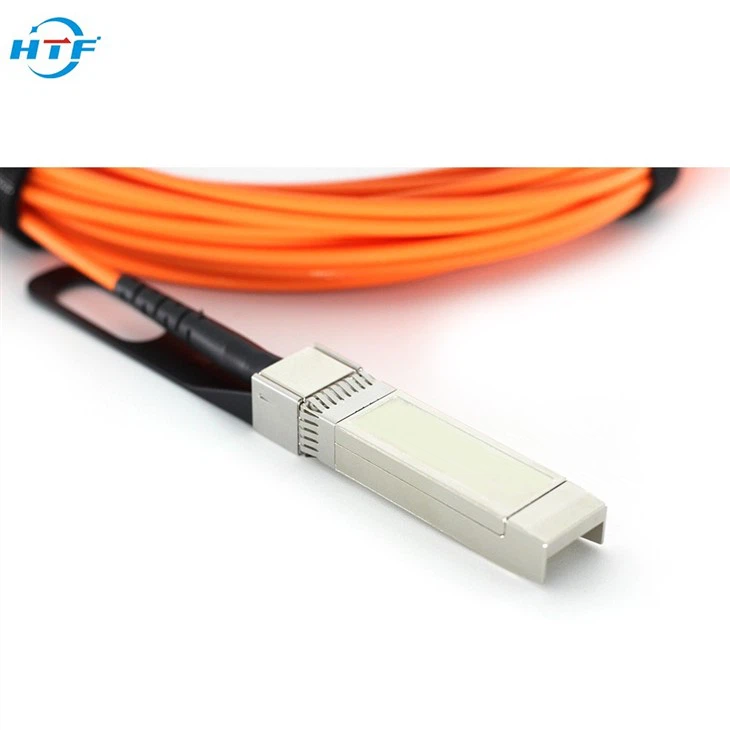

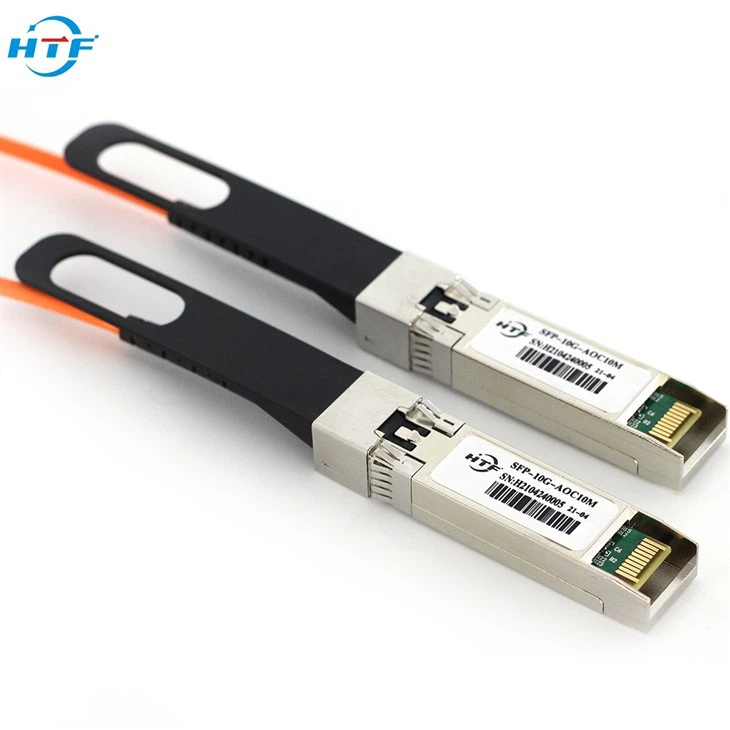

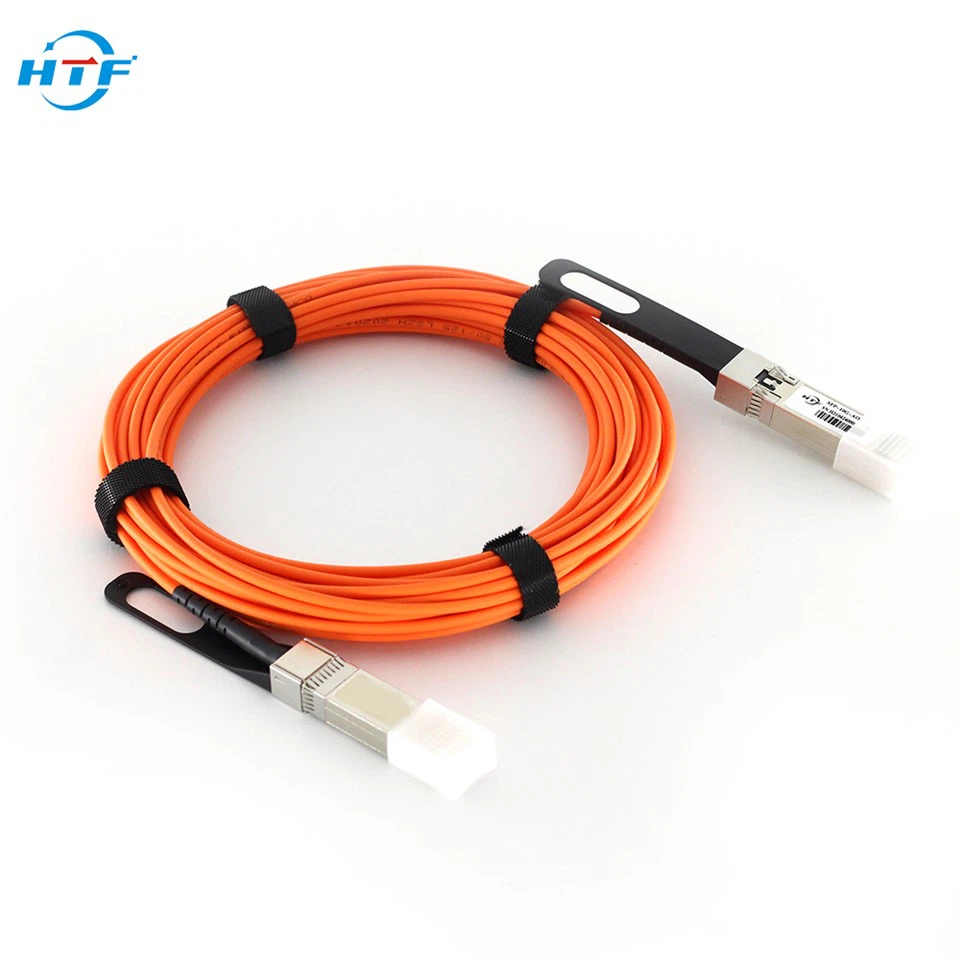

Características do cabo óptico ativo 10G SFP+ compatível:
Suporta aplicação Fibre Channel 10GBASE-SR/10G
Compatível com SFP+ Elétrica MSA SFF-8431
Compatível com SFP+ Mecânica MSA SFF-8432
Taxa múltipla de até 11,3 Gbps
Distância de transmissão até 300m
+3fonte de alimentação única de 0,3V
Baixo consumo de energia
Temperatura do caso operacional Comercial: 0 grau a +70 grau
Compatível com RoHS
Proteção por senha para A0h e A2h
Conectividade 10G para data center
Testado em dispositivos host para interoperabilidade comprovada
Avaliações Máximas Absolutas
Tabela1- Classificações Máximas Absolutas
|
Parâmetro |
Símbolo |
Min. |
Típica |
Máx. |
Unidade |
Notas |
|
Tensão de alimentação |
VCC3 |
-0.5 |
- |
+3.6 |
V |
|
|
Temperatura de armazenamento |
Ts |
-10 |
- |
+70 |
grau |
|
|
Umidade operacional |
RH |
+5 |
- |
+85 |
% |
1 |
|
Limite de dano do receptor |
P Rdmg |
+3.4 |
- |
- |
dBm |
|
Nota: 1 Sem condensação
Condições de operação recomendadas
Tabela 2- Condições operacionais recomendadas
|
Parâmetro |
Símbolo |
Min. |
Típica |
Máx. |
Unidade |
Notas |
|
Temperatura da caixa operacional |
TC |
0 |
- |
+70 |
grau |
|
|
Tensão da fonte de alimentação |
Vcc |
3.14 |
3.3 |
3.47 |
V |
|
|
Corrente da fonte de alimentação |
Icc |
- |
- |
150 |
mamã |
|
|
Dissipação de energia |
PD |
- |
- |
0.6 |
W |
|
|
Taxa de bits |
BR |
|
10.3125 |
- |
Gbps |
|
|
Raio de curvatura de fibra |
Rb |
3 |
- |
- |
centímetro |
|
Características elétricas e ópticas
Tabela 3- Características Elétricas
|
Parâmetro |
Símbolo |
Min. |
Tipo. |
Máx. |
Unidades |
Notas |
|
|
Transmissor |
|||||||
|
Balanço de entrada de data diferencial |
Vin, PP |
200 |
- |
1600 |
Mv |
|
|
|
Impedância Diferencial de Entrada |
ZIN |
90 |
100 |
110 |
Ω |
|
|
|
Tx_Falha |
Operação normal |
volume |
0 |
- |
0.8 |
V |
|
|
Falha no Transmissor |
VOH |
2.0 |
- |
CCV |
V |
|
|
|
Tx_Desativar |
Operação normal |
VIL |
0 |
- |
0.8 |
V |
|
|
Desativar laser |
VIH |
2.0 |
- |
VCC+0.3 |
V |
|
|
|
Receptor |
|||||||
|
Saída de dados diferenciais |
Vou |
370 |
- |
1600 |
Mv |
|
|
|
Impedância Diferencial de Saída |
ZD |
90 |
100 |
110 |
Ω |
|
|
|
Rx_LOS |
Operação normal |
volume |
0 |
- |
0.8 |
V |
|
|
Perder sinal |
VoH |
2.0 |
- |
CCV |
V |
|
|
